Samsung Galaxy S4 Hauptplatine wechseln

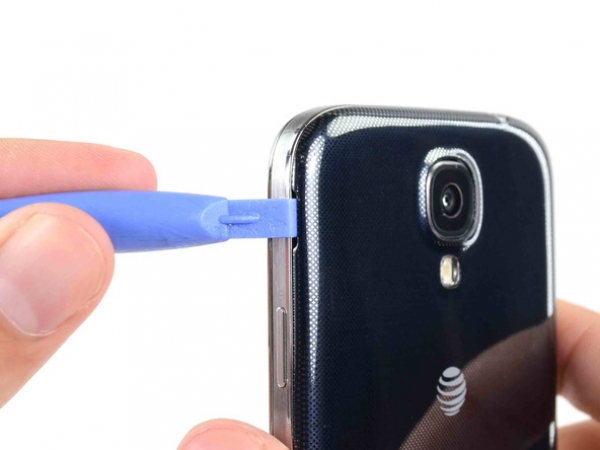

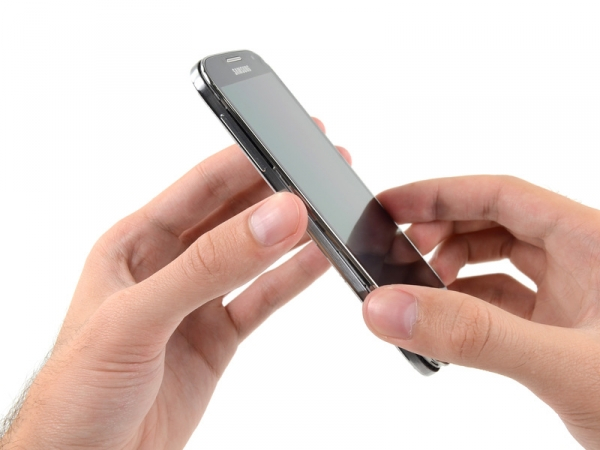

Hebeln Sie mit einem Kunststoff-Öffnungswerkzeug, oder Ihren Fingernagel, in dem Loch auf der linken Seite der nach hinten gerichteten Kamera, in der Nähe der Ein-/Aus-Taste.

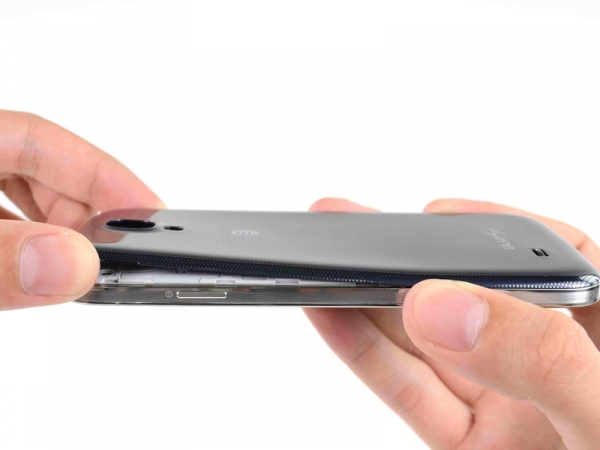

Heben Sie das hintere Gehäuse an der Ecke, die am nähesten dem Loch ist und entfernen Sie das Gehäuse von dem Handy.

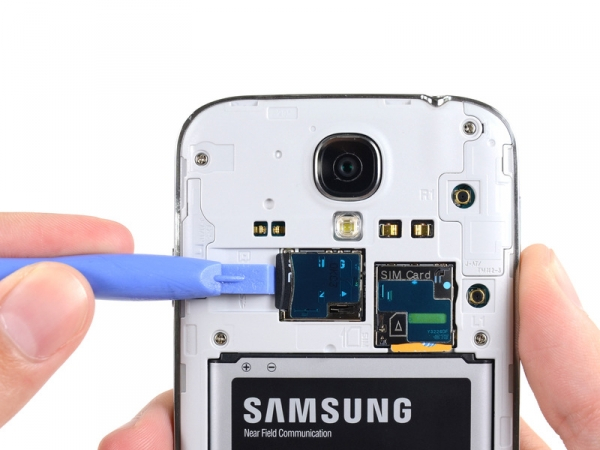

Verwenden Sie das flache Ende eines Spudger, oder Ihren Fingernagel, um die microSD-Karte etwas tiefer in den Steckplatz zu drücken, bis Sie ein Klicken hören.

Nach dem Klick, lassen Sie die Karte und sie wird aus dem Steckplatz herausgehen.

Entfernen Sie die microSD-Karte.

Beim Wiedereinsetzen, schieben Sie die microSD-Karte in den Steckplatz, bis es klickt.

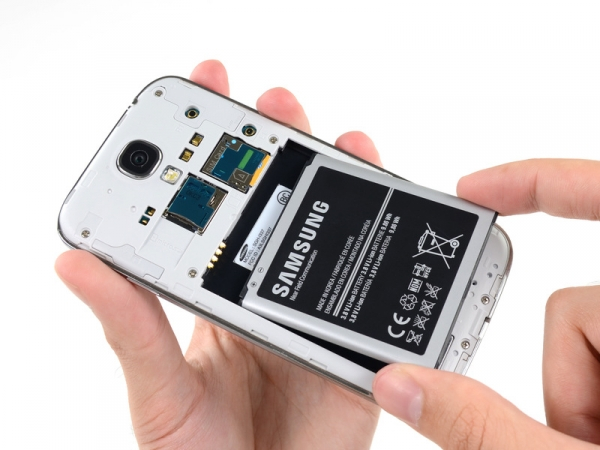

Legen Sie ein Kunststoff-Öffnungswerkzeug oder Ihren Finger in die Aussparung des Batteriefachs und heben Sie den Akku nach oben.

Entfernen Sie den Akku aus dem Handy.

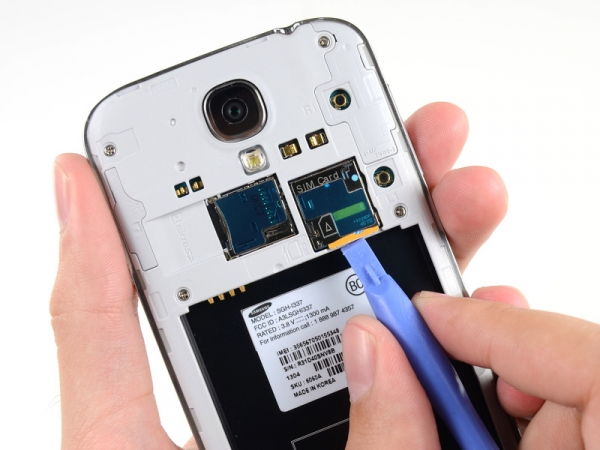

Verwenden Sie ein Kunststoff-Öffnungswerkzeug, oder Ihren Fingernagel, um die SIM-Karte etwas tiefer in den Steckplatz zu drücken, bis Sie ein Klicken hören.

Nach dem Klick, lassen Sie die Karte und sie wird aus dem Steckplatz herausgehen.

Entfernen Sie die SIM-Karte.

Beim Wiedereinsetzen, schieben Sie die SIM-Karte in den Steckplatz, bis es klickt.

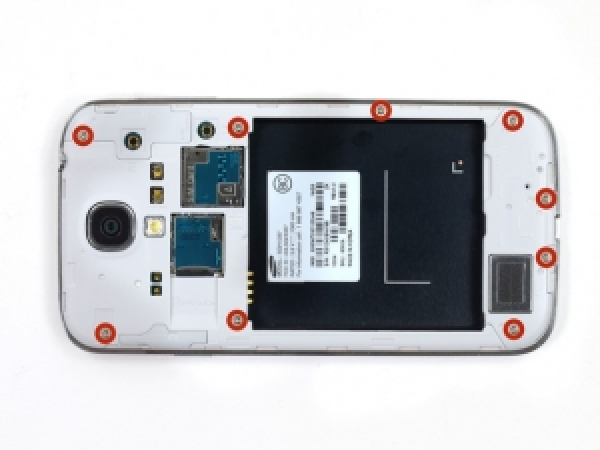

Entfernen Sie die neun 4.0 mm #00 Kreutzschlitzschrauben, die den Mittelrahmen mit dem Display befestigen.

Der Mittelrahmen ist mit dem Display durch mehrere Kunststoff-Clips, hinter der Chromeinfassung des Mittelrahmen, verbunden. Die nächsten Schritte zeigen,wie Sie die Clips von dem Mittelrahmen trennen können.

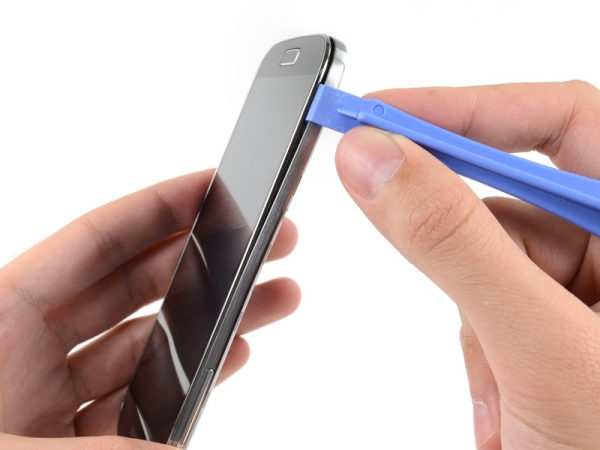

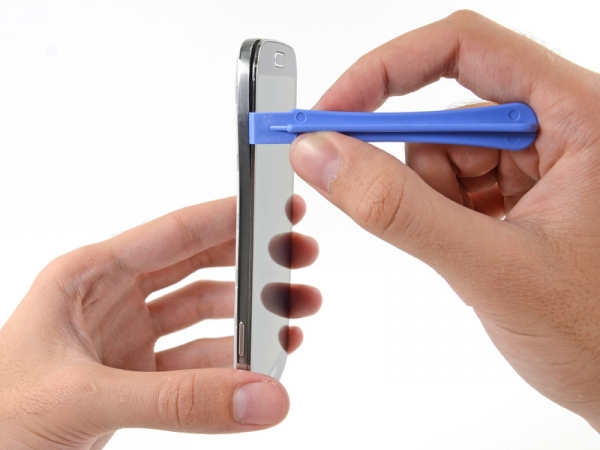

Beginnend auf der Seite, an der die Lautstärke-Taste des Handys ist, legen Sie Ihr Kunststoff-Öffnungswerkzeug zwischen der Chromeinfassung und der Rückseite des Display-Glas.

Schieben Sie das Öffnungswerkzeug entlang der Naht, wodurch Sie die Kunststoff-Clips trennen.

Seien Sie sehr sanft beim Hebeln, und hebeln Sie nur genug, um die Kunststoff-Clips zu trennen - es gibt mehrere Punkte im Mittelrahmen, die Sie brechen können, wenn man sie zu sehr biegt.

Hebeln Sie weiterhin entlang der Ecke des Handys.

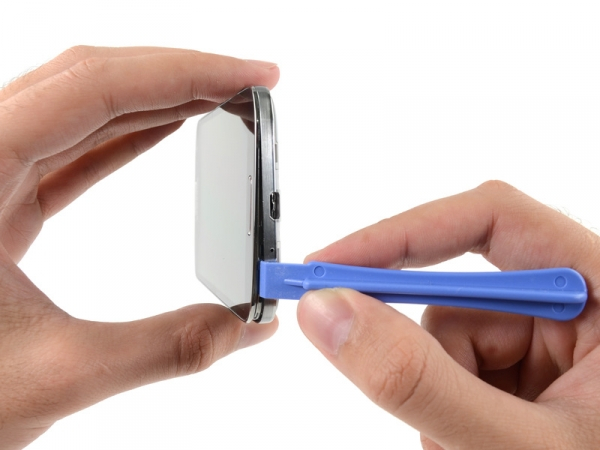

Schieben Sie Ihr Öffnungswerkzeug entlang der Naht zwischen den Mittelrahmen und Display entlang des unteren Randes des Gerätes, wodurch mehrere Kunststoff-Clips freigesetzt werden.

Hebeln Sie um die Ecke, um die Power-Taste Seite.

Schieben Sie das Öffnungswerkzeug entlang der Naht.

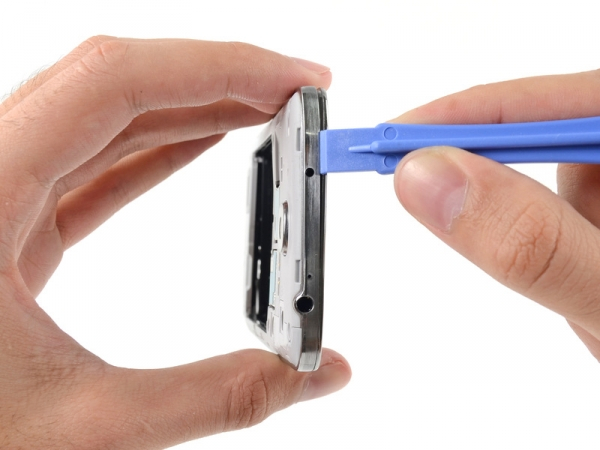

Schieben Sie das Öffnungswerkzeug weiterhin rund um die Oberseite des Handys, setzen Sie die letzten Clips frei und befreien Sie den Mittelrahmen vom Display.

An dieser Stelle können Sie Ihr Kunststoff-Öffnungswerkzeug entlang des gesamten Umfangs des Gerätes erneut ausführen, um sicherzustellen, dass Sie alle Kunststoff-Clips freigesetzt haben.

Entfernen Sie den Mittelrahmen vom Display.

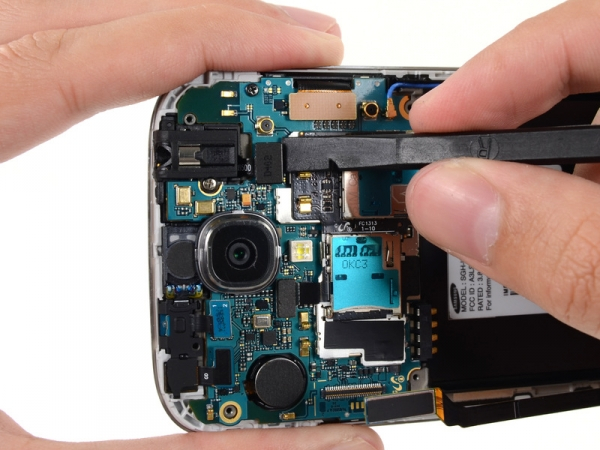

Verwenden Sie das flache Ende eines Spudger um den USB-Leiterplattenverbinder zu trennen.

Trennen Sie den Kabelstecker der nach vorn gerichtete Kamera.

Trennen Sie den Kabelstecker der Hörmuschel.

Trennen Sie den Kopfhörer-Buchse Kabelstecker.

Trennen Sie den Display / Digitizer Kabelstecker.

Trennen Sie den Antennen-Kabelstecker.

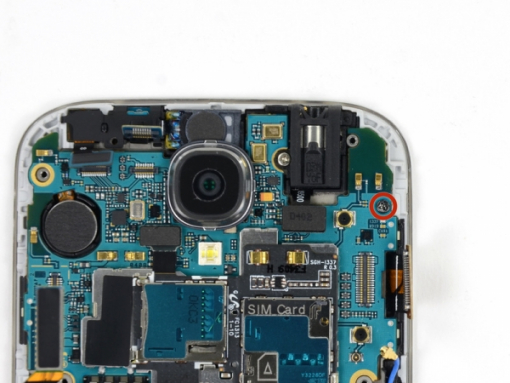

Entfernen Sie die einzige 2.4 mm # 00 Kreutzschlitzschraube von der Hauptplatine.

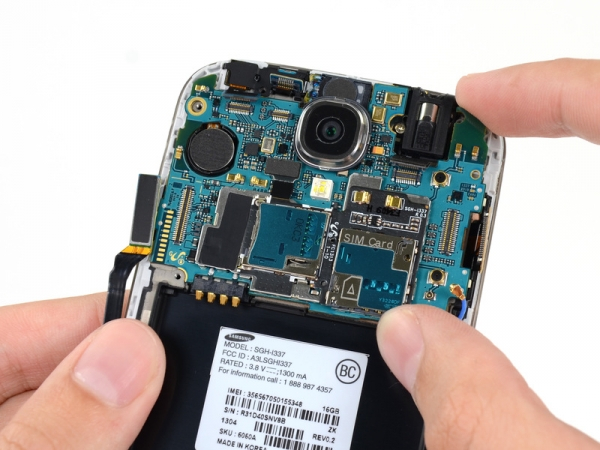

Entfernen Sie vorsichtig die Hauptplatine.

Halten Sie die Hauptplatine an den Kanten,um Schäden durch elektrostatische Entladungen zu verhindern. Achten Sie darauf, dass es sich nicht in irgendwelche Kabel verfängt, wie Sie es aus dem Display ausziehen.
