Samsung Galaxy S3 Hauptplatine wechseln

Die folgenden vier Schritte können ohne das Öffnungswerkzeug aus Kunststoff durchgeführt werden. Jedoch ist es empfehlenswert, das Universal Mobile Phone Opening Tool zu verwenden, um das Brechen der Clips am Rand der hinteren Schale zu vermeiden.

Legen Sie das Öffnungswerkzeug aus Kunststoff oder Ihren Fingernagel in die Lücke zwischen der hinteren Schale und den Rest des Telefons am oberen Rand des Gerätes.

Drehen Sie vorsichtig das Öffnungswerkzeug, um die Sicherungsclips der hinteren Schale zu trennen.

Schieben Sie das Öffnungswerkzeug aus Kunststoff entlang der oberen Kante nach links und wiederholen Sie die Drehbewegung um die Lücke zwischen dem hinteren Gehäuse und dem Handy zu erweitern.

Setzeten Sie fort, das Öffnungswerkzeug aus Kunststoff um den äußeren Rand der linken oberen Kante zu bewegen, indem Sie sie es vorsichtig nach oben verschieben.

Heben Sie die obere rechte Seite und setzen Sie fort, die rechte Seite der hinteren Schale zu hebeln.

Heben Sie die hintere Schale und entfernen Sie sie vom Handy.

Möglicherweise müssen Sie das Gehäuse zuerst abschälen, um es von den Clips zu entfernen, die es an der Unterseite des Telefons weiterhin halten.

Dieser Schritt kann ohne Öffnungswerkzeug aus Kunststoff durchgeführt werden.

Klemmen Sie ein Öffnungswerkzeug aus Kunststoff in die kleine Kerbe über dem Akku.

Ziehen Sie den Akku aus der Vertiefung heraus.

Entfernen Sie den Akku.

Drücken Sie die SIM Karte etwas tiefer in ihren Steckplatz mit Ihrem Fingernagel, bis Sie einen Klick hören.

Nach dem Klick, lassen Sie die Karte und sie wird aus dem Steckplatz leicht rausgehen.

Für den Wiederzusammenbau schieben Sie die SIM Karte in den Steckplatz zurück, bis es wieder klickt.

Verwenden Sie Ihren Daumen, um die SIM-Karte so weit wie möglich aus dem Steckplatz auszuziehen, damit Sie sie greifen können.

Greifen Sie die Karte und entfernen Sie sie aus dem Telefon.

Benutzen Sie Ihren Fingernagel, um die SIM Karte etwas tiefer in den Steckplatz zu drücken, bis Sie einen Klick hören.

Nach dem Klick lassen Sie die Karte und sie wird aus dem Steckplatz kurz rausgehen.

Für den Wiederzusammenbau schieben Sie die SIM Karte in den Steckplatz zurück, bis es wieder klickt.

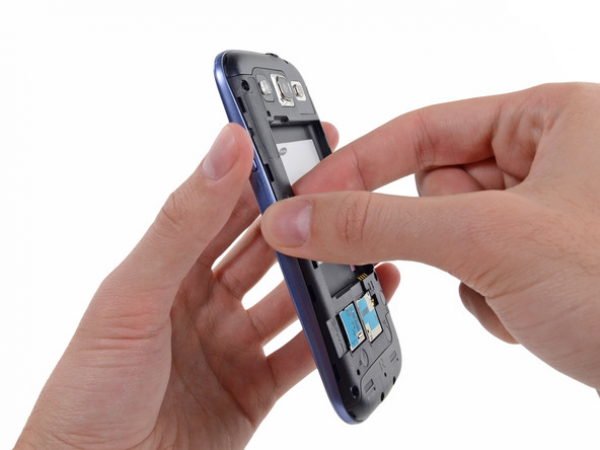

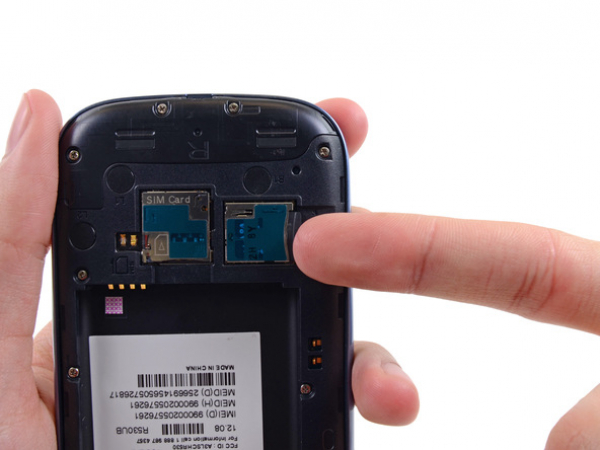

Verwenden Sie Ihren Daumen, um die MicroSD-Karte aus ihrem Steckplatz herauszuschieben.

Entfernen die MicroSD-Karte aus dem Telefon.

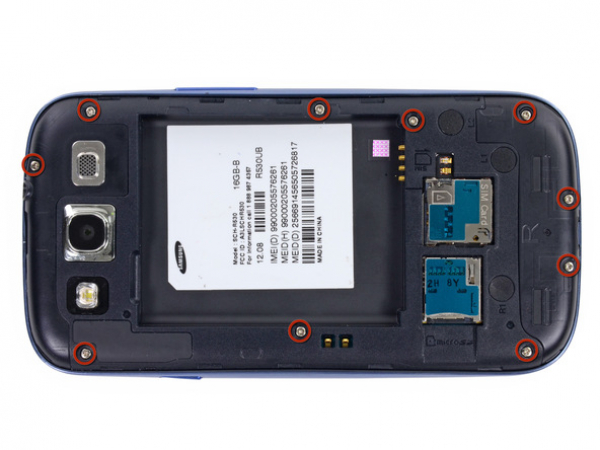

Entfernen Sie zehn 4.0 mm #0 Kreutzschlitzschrauben, die das Mittelgehäuse und die Frontplatte verbinden.

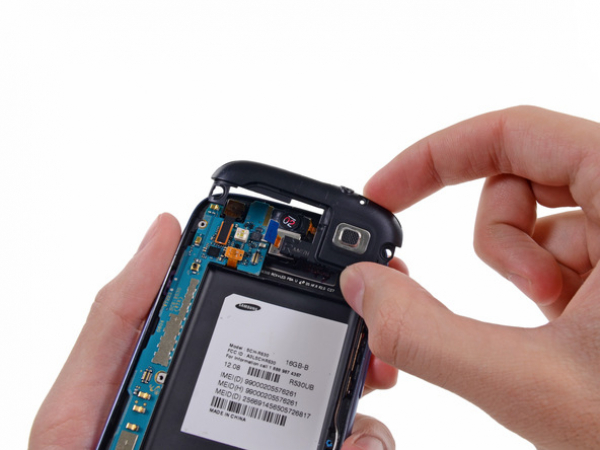

Greifen Sie die linke Seite des Mittelgehäuses aus Kunststoff mit Ihrem Daumen und Zeigefinger und heben Sie es aus dem Telefon.

Das Mittelgehäuse schnappt leicht ein und kann mit sehr geringem Kraftaufwand entfernt werden.

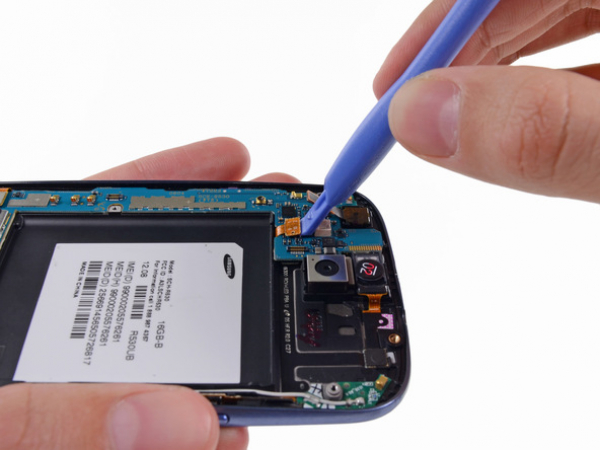

Verwenden Sie das Öffnungswerkzeug aus Kunststoff, um den nach hinten gerichteten Kamera-Anschluss aus seinem Steckplatz auf der Hauptplatine zu hebeln.

Stellen Sie sicher, dass Sie den Anschluss und nicht den Steckplatz hebeln, denn die Hauptplatine kann beschädigt werden.

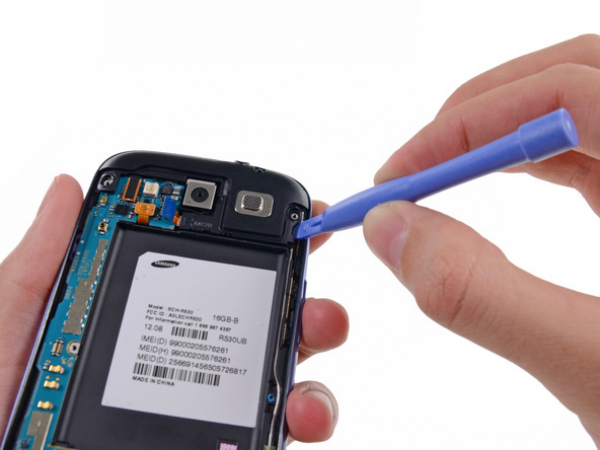

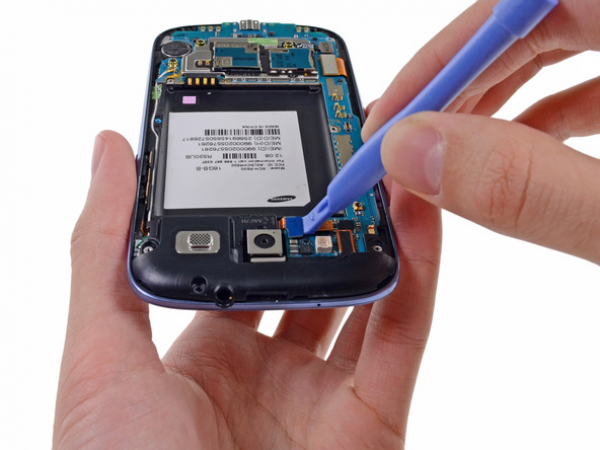

Fügen Sie das Öffnungswerkzeug aus Kunststoff außerhalb des Lautsprecher-Bereichs ein.

Hebeln Sie vorsichtig die Kopfhörerbuchse / Lautsprecher von der Vorderseite.

Hebeln Sie die Kopfhörerbuchse / Lautsprecher aus dem Galaxy S III.

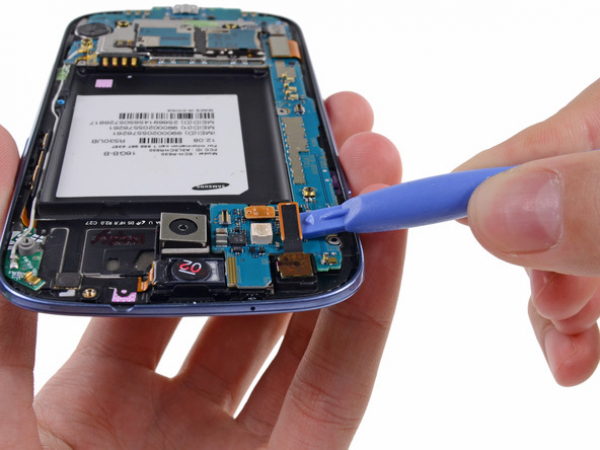

Verwenden Sie das Öffnungswerkzeug aus Kunststoff, um den vorderen Kamera-Anschluss aus seinem Steckplatz auf der Hauptplatine zu hebeln.

Versuchen Sie nicht, die nach vorne gerichtete Kamera zu entfernen. Ihr Kabel ist immer noch unter der Hauptplatine mit dem Umgebungslichtsensor verbunden.

Trennen Sie das Digitizer-Kabel durch das vorsichtige Ausziehen seines Anschlusses aus seinem Steckplatz auf der Hauptplatine.

Trennen Sie das Display-Datenkabel von der Hauptplatine.

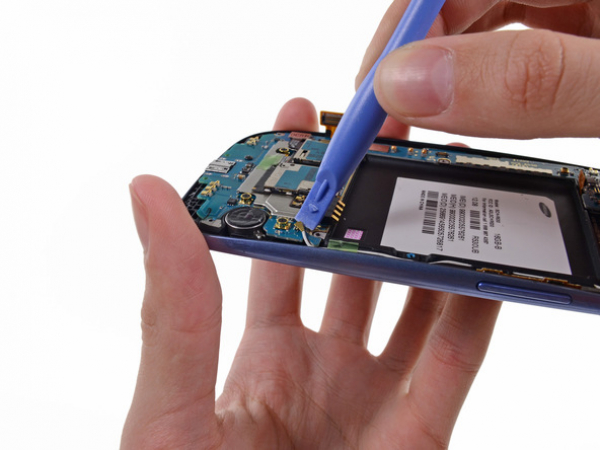

Hebeln Sie den Wi-Fi-Antennen-Kabelstecker aus seinem Steckplatz auf der Hauptplatine.

Entfernen Sie das Kabel vorsichtig von der Hauptplatine.

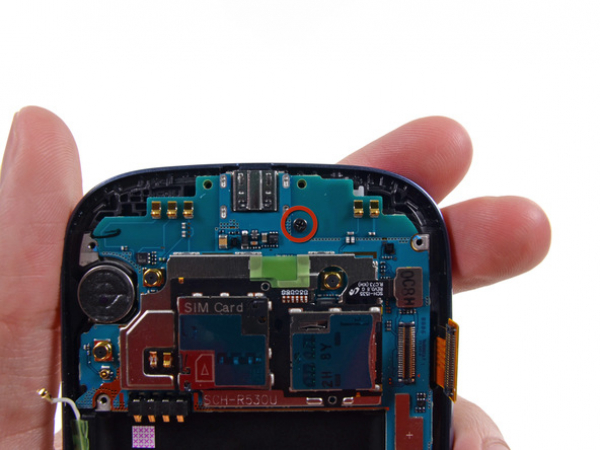

Entfernen Sie die einzelne 3.0 mm #0 Kreutzschlitzschraube, die die Hauptplatine mit der Frontplatte verbindet.

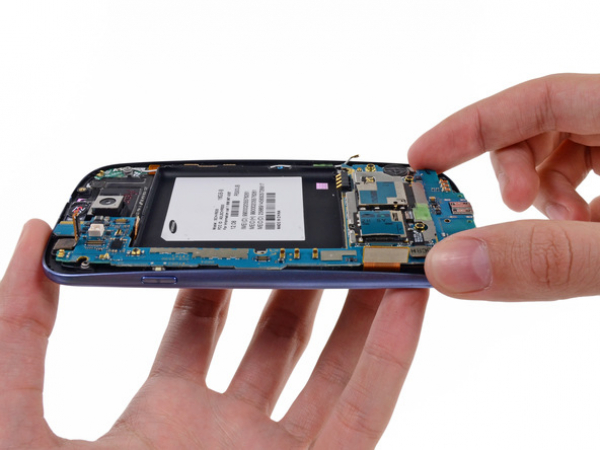

Heben Sie vorsichtig die Unterseite der Hauptplatine von der Frontplatte.

Entfernen Sie die Hauptplatine von der Frontplatte, indem Sie alle Kabel hüten, die sich verhacken können.
