Samsung Galaxy Note 2 Kopfhörerbuchse / Ohrhörer Lautsprecher wechseln

Nehmen Sie das Ende des Stylus und ziehen Sie es aus dem Steckplatz.

Schieben Sie ein Kunststoff-Öffnungswerkzeug (oder, wenn Sie keins haben, verwenden Sie Ihren Fingernagel) in die kleine Öffnung auf der linken Seite der hinteren Kamera (in der Nähe des Netzschalter), um die rückseitige Schale zu öffnen.

Nehmen Sie die Ecke der Schale neben der kleinen Öffnung zwischen die Finger und entfernen Sie die rückseitige Schale vom Telefon.

Drücken Sie die microSD-Karte (falls Sie eine haben) tiefer in den Steckplatz mit der flachen Seite eines Spudger (oder Fingernagel), bis Sie ein Klicken hören.

Nach dem Klick, entfernen Sie den Spudger, um die Karte freizugeben. Die Karte kommt aus dem Steckplatz raus, und Sie werden in der Lage sein sie zu entfernen.

Beim Wiedereinbau müssen Sie die Karte wieder in den Steckplatz drücken, bis Sie ein Klicken hören.

Verwenden Sie einen Kunststoff-Öffnungswerkzeug, um den Akku aus dem Gehäuse zu heben. Sie müssen das Werkzeug in die Vertiefung über dem Akkufach einlegen, um dies zu tun.

Nehmen Sie den Akku aus dem Mittelrahmen.

Elf Kreuzschlitzschrauben (4.0 mm) befestigen den Mittelrahmen auf dem Displaysatz. Entfernen Sie sie.

Stecken Sie ein Kunststoff-Öffnungswerkzeug zwischen dem Mittelrahmen und dem Frontplatteset (die Seite des Telefons).

Bewegen Sie das Öffnungswerkzeug entlang der ganzen Linie.

Ziehen Sie das Kunststoff-Öffnungswerkzeug immer weiter nach unten.

Wenn Sie am die Ecke des Telefons gelangen, bewegen Sie sanft das Kunststoff-Öffnungswerkzeug um die Kante herum.

Mit dem Kunststoff-Öffnungswerkzeug hebeln Sie entlang der Oberseite des Telefons.

Um die Ecke des Mittelrahmen vom Bildschirmsatz zu trennen, drücken Sie das Kunststoff-Öffnungswerkzeug nach unten.

Schieben Sie das Kunststoff-Öffnungswerkzeug weiter, bis Sie den letzte der Clips auf der Seite des Netzschalters freigesetzt haben.

Trennen Sie den Bildschirmsatz vom Mittelrahmen (heben Sie es).

Trennen Sie den Vibrator / Netzschalter Kabelstecker mit einem Spudger.

Sie müssen auch den Antenne- und Display-Kabelanschluss trennen.

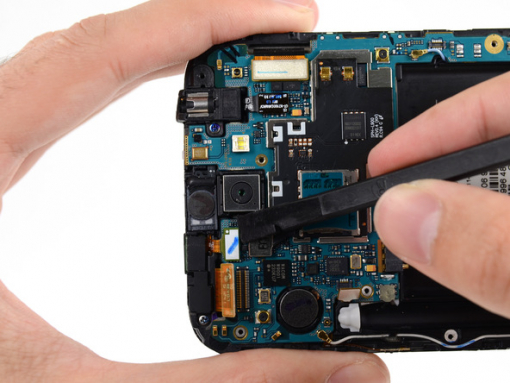

Trennen Sie den nach vorn gerichtete Kamera-Anschluss.

Trennen Sie den Kopfhörerkabel-Anschluss.

Trennen Sie den Digitizer-Kabel-Anschluss.

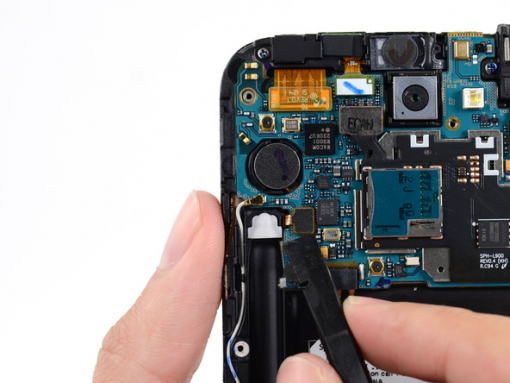

Trennen Sie den Antennenkabel-Anschluss von der Hauptplatine mit einem Spudger.

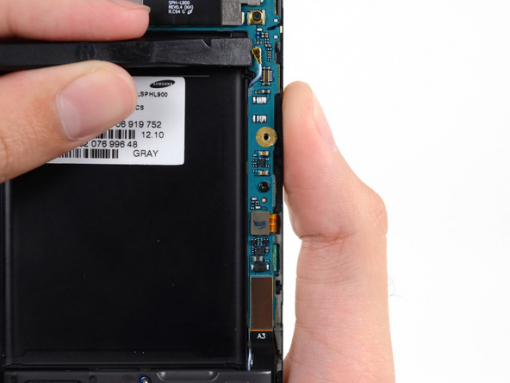

Trennen Sie die Soft-Taste und auch den USB-Platine Kabelanschluss.

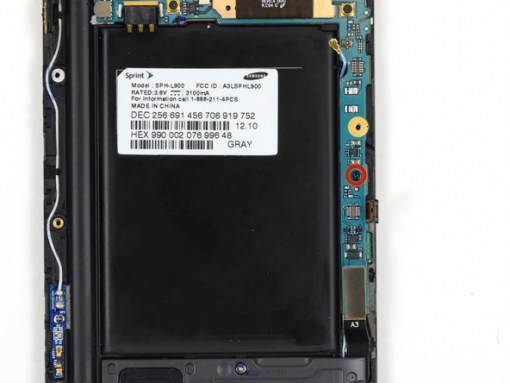

Eine 3 mm Kreutzschlitzchraube sichert die Hauptplatine auf dem Displaysatz. Entfernen Sie sie.

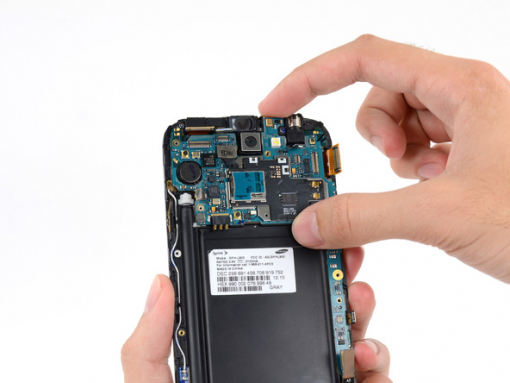

Entfernen Sie die Hauptplatine.

Um ESD-Schäden zu verhindern, müssen Sie die Hauptplatine an den Kanten halten. Stellen Sie sicher, dass es keine Kabel berührt, während Sie sie von dem Bildschirmsatz trennen.

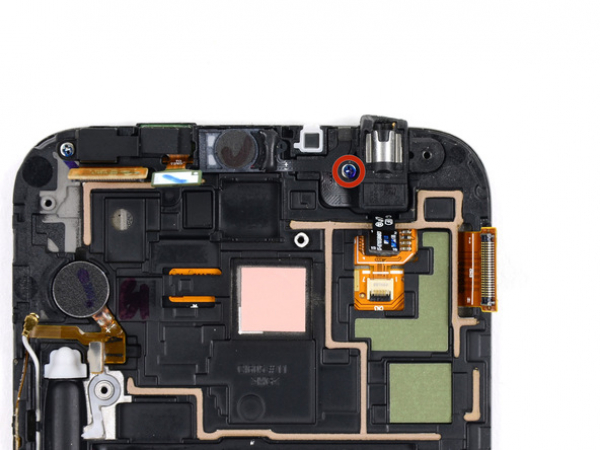

Eine Kreuzschlitzschraube (3 mm) verbindet den Kopfhörerbuchsesatz mit dem Bildschirmsatz. Entfernen Sie sie.

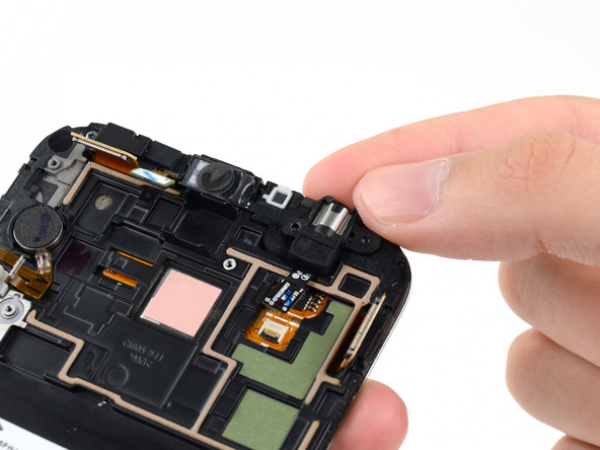

Nehmen Sie die Kopfhörerbuchse des Satzes aus der Kerbe in dem Bildschirmsatz.

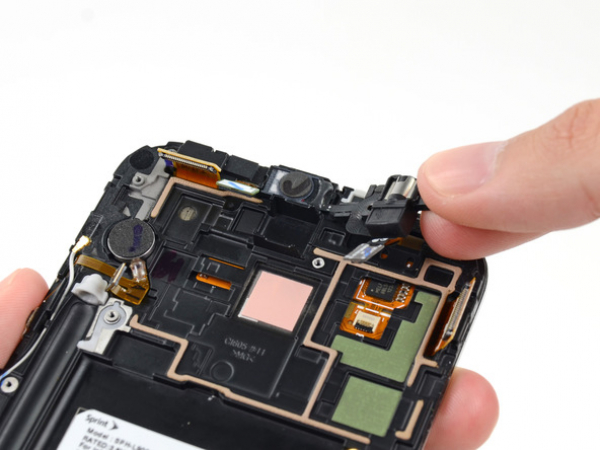

Ziehen Sie die Kopfhörerbuchse gerade nach oben, und stellen Sie sicher, dass Sie das Kabel nicht verdrehen. Auf diese Weise werden Sie das Hörerteil des Satzes aus der Kerbe ziehen.

Drehen oder Ziehen des Kabels in die falsche Richtung könnte es beschädigen. Es muss sorgfältig und vollständig durchgeführt werden.
