iPod Touch 4. Generation Hauptplatine wechseln

Die Vorderseite des iPod Touch 4. Generation ist mit Klebstoff an der Rückseite befestigt. Die Verwendung einer Heißluftpistole, um den Kleber zu erweichen, ist sehr empfehlenswert.

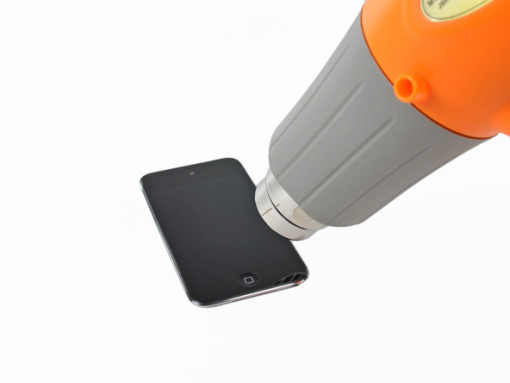

Mit der Heißluftpistole auf niedriger Stufe, beginnen Sie die Erwärmung des unteren Teils des Touch in der Nähe der Home-Taste.

Es wird nahegelegt, kleinere Abschnitte mit einer kreisförmigen Bewegung zu erhitzen, um die Hitze gleichermaßen auf das Gerät zu verteilen.

Seien Sie vorsichtig, da der Touch sehr warm werden kann. Es kann hilfreich sein, es beim Hebeln mit einem Handtuch zu halten.

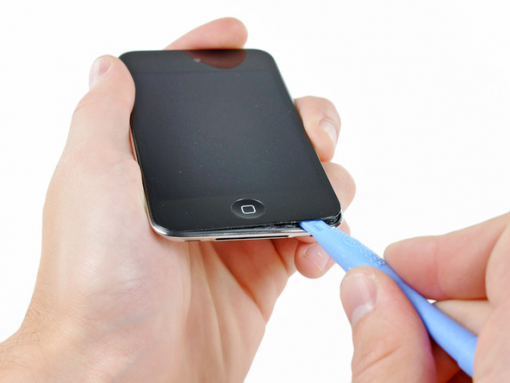

Legen Sie die Kante eines iPod-Öffnungswerkzeugs zwischen die Vorderseite aus Glass und der schwarzen Lünette aus Kunststoff in der Nähe der Home-Taste.

Versuchen Sie nicht zwischen der schwarzen Lünette aus Kunststoff und dem hinteren Gehäuse aus Metall zu hebeln.

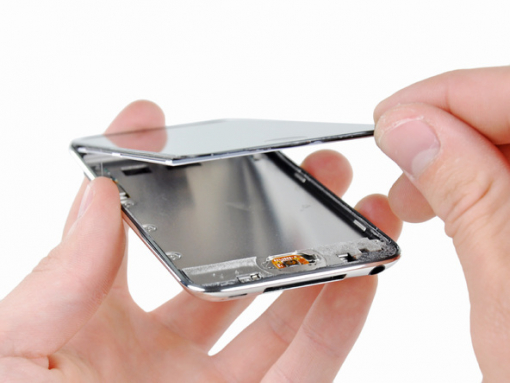

Hebeln Sie die Unterkante der Vorderseite nach oben, passen Sie auf, das Glas nicht übermäßig zu biegen.

Wenn es zu schwierig ist, die Vorderseite zu hebeln, erhitzen Sie sie erneut und versuchen es nochmal.

Wenn genügend Platz vorhanden ist, um den unteren Rand der Vorderseite zu greifen, hebeln Sie ihn von dem Touch, um den Klebstoff entlang der linken und rechten Seite zu entfernen.

Wenn es zu schwer ist, den Klebstoff zu entfernen, verwenden Sie die Heißluftpistole, um ihn zu erweichen, bevor Sie fortfahren.

Durch den Bau des 4. Generation Touch kann das Digitizer-Kabel nicht getrennt werden, wenn die Hauptplatine nicht entfernt ist. Seien Sie besonders vorsichtig beim Umgang mit der Vorderseite, weil diese mit dem Rest des Touchs durch das sehr empfindliche Digitizer-Kabel verbunden ist.

Das Display-Datenkabel ist sehr kurz und ist mit der Hauptplatine in der Nähe der oberen Kante der Vorderseite verbunden. Wenn die Oberkante der Vorderseite nicht getrennt werden kann, können Sie es mit dem iPod-Öffnungswerkzeug trennen, bevor Sie die Vorderseite aus dem Touch ausdrehen.

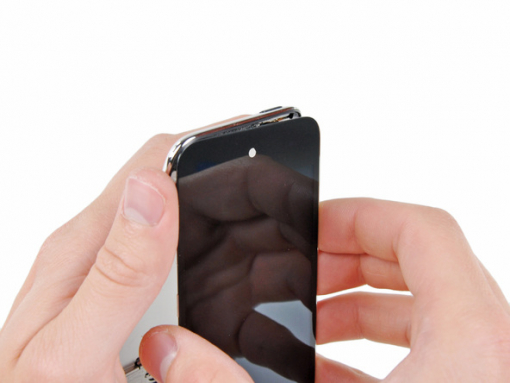

Ziehen Sie vorsichtig den oberen Teil der Vorderseite von der Halterung mit Klebstoff, indem Sie auf das kurze Digitizer-Kabel aufpassen, dass die beiden Komponenten verbindet.

Entfernen Sie die folgenden acht # 00 Kreutzschlitzschrauben:

Eine 3,5 mm Kreutzschlitzschraube

Zwei 3,0 mm Kreutzschlitzschraube

Eine 2,3 mm Kreutzschlitzschraube

Eine 2,4 mm Kreutzschlitzschraube

Drei 2,0 mm Kreutzschlitzschraube

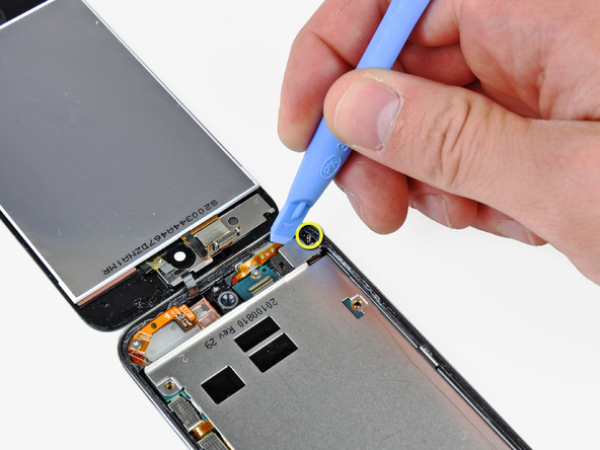

Verwenden Sie den Rand eines iPod-Öffnungswerkzeuges, um die dünne Abdeckung aus Stahl von der Rückseite-Kamera zu hebeln.

Beachten Sie die kleine Feder in der Nähe der Lünette neben der Kamera (gelb markiert).

Entfernen Sie die Abdeckung aus Stahl von dem iPod.

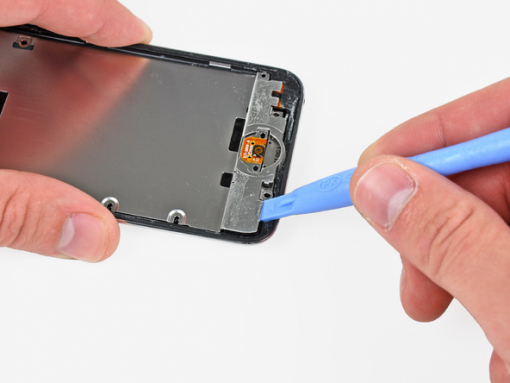

Legen Sie die Kante eines iPod-Öffnungswerkzeugs unter dier Mitte der Abdeckung aus Stahl nahe der unteren linken Ecke des Touch.

Hebeln Sie nach oben, um die Platte vom Klebstoff im inneren Gehäuse zu trennen.

Wenn die Platte immer noch an der Hauptplatine befestigt ist, erhitzen Sie den jeweiligen Bereich, um den Klebstoff zu erweichen und trennen Sie die Platte von der Hauptplatine mit einem Öffnungswerkzeug.

Seien Sie äußerst vorsichtig, der Lautsprecher befindet sich unter dem Bereich, wie im Foto gezeigt. Er ist mit sehr dünnen und kurzen Kabeln verbunden.

Hier befindet sich ein sehr dünnes Flachbandkabel, das die Lautstärke- und Power-Taste mit der Hauptplatine verbindet. Versuchen Sie um diesen Bereich herum zu arbeiten, so wie im Bild gezeigt, damit das Kabel nicht reißt. Es ist extrem empfindlich.

Dieses Kabel kann sehr leicht reißen, wenn man nicht vorsichtig ist.

Da ist auch Klebstoff am unteren Bereich, rot angezeigt.

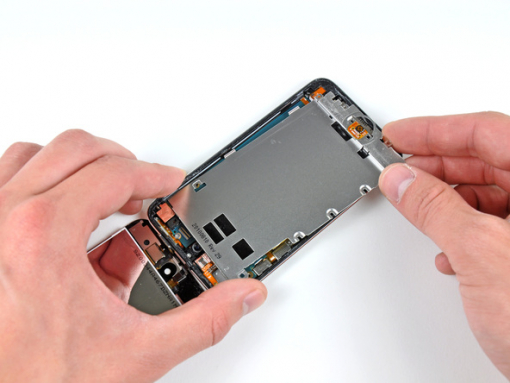

Kippen Sie leicht das Mittelgehäuse aus Stahl, um es von dem hinteren Gehäuse zu entfernen.

Achten Sie darauf, den Teil des Kupferband-Anschlusses der Rückseitekamera vom Mittelgehäuse aus Stahl nicht zu reißen.

Hebeln Sie das Mittelgehäuse aus Stahl aus dem hinteren Gehäuse und ziehen Sie das Stück des Kupferband-Anschlusses der Rückseitekamera ab.

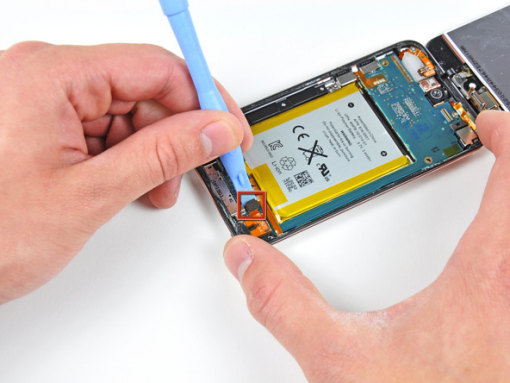

Verwenden Sie ein iPod-Öffnungswerkzeug, um den Anschluss der Kopfhörerbuchse aus seiner Fassung an der Hauptplatine zu hebeln.

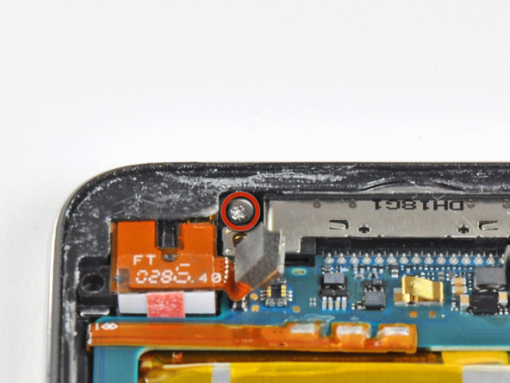

Entfernen Sie die einzige 2,6 mm Kreutzschlitzschraube der Kopfhörerbuchse auf dem hinteren Gehäuse.

Die Schraube steht in einem 90 Grad-Winkel. Achten Sie darauf, es im gleichen Winkel zu entfernen.

Verwenden Sie ein iPod-Öffnungswerkzeug, um vorsichtig den Rand der Kopfhörerbuchse nahe der Batterie aus ihrer Vertiefung zu hebeln.

Trennen Sie die Kopfhörerbuchse aus seiner Fassung im hinteren Gehäuse.

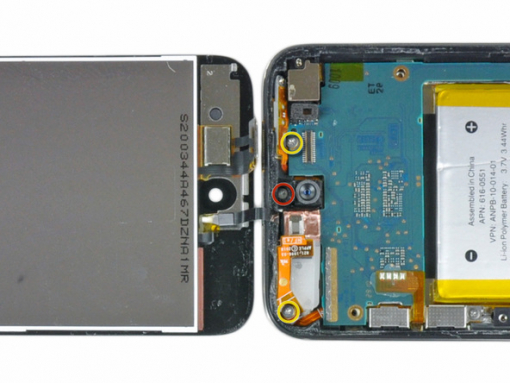

Entfernen Sie die folgenden drei Schrauben am oberen Rand der Hauptplatine:

Eine 2,0 mm Kreutzschlitzschraube

Zwei 2,3 mm Kreutzschlitzschraube

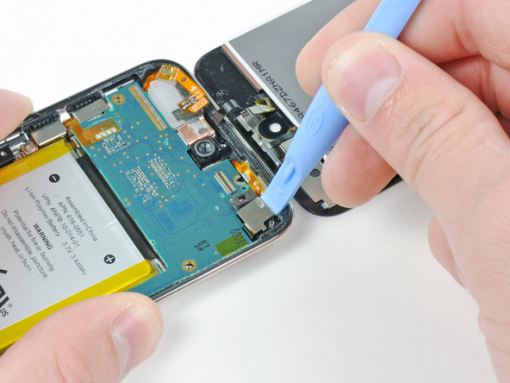

Verwenden Sie den Rand eines iPod-Öffnungswerkzeugs, um vorsichtig die Rückseitenkamera vom hinteren Gehäuse zu hebeln.

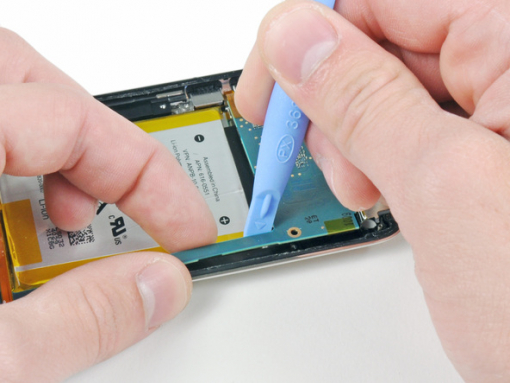

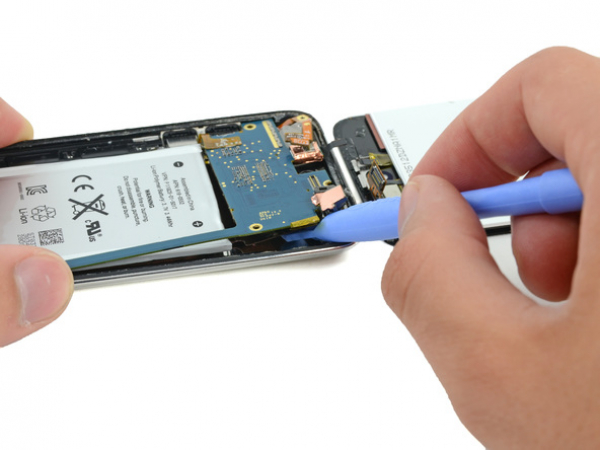

Verwenden Sie das iPod-Öffnungswerkzeug, um den Rand der Hauptplatine neben dem Akku so leicht zu hebeln, dass Sie sie mit Ihrer anderen Hand greifen können.

Biegen Sie die Hauptplatine nicht zu strak, denn sie ist sehr dünn und empfindlich.

Während Sie die Hauptplatine mit einer Hand vorsichtig anheben, verwenden Sie das iPod Öffnungswerkzeug, um die Hauptplatine nahe des Kupferbandes auf der oberen Kante der Hauptplatine zu hebeln.

Die Hauptplatine wird angemessen angehoben werden, wenn der letzte Display-Steckverbinder der oberen Kante des hinteren Gehäuses gelöst wurde.

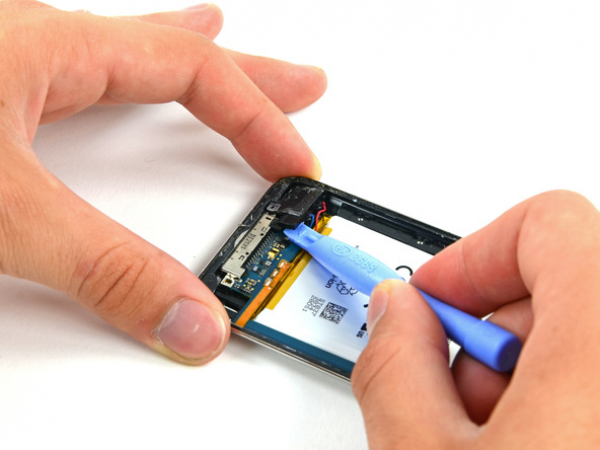

Mit einem Öffnungswerkzeug aus Kunststoff hebeln Sie vorsichtig den iPod-Lautsprecher aus seiner Vertiefung im äußeren Gehäuse.

Versuchen Sie nicht, den Lautsprecher vollständig zu entfernen. Er ist noch immer an der Unterseite der Hauptplatine gelötet.

Lassen Sie den Lautsprecher oberhalb der Batterie, damit Sie mit dem Akkuwechsel fortfahren können.

In den nächsten Schritten werden Sie den Klebstoff von der Unterseite der Batterie, der Hauptplatine und dem Rahmen unter der Batterie lösen. Tun Sie dies langsam, vorsichtig und gleichmäßig. Achten Sie darauf, die Batterie nicht durchzustechen oder die Hauptplatine zu biegen.

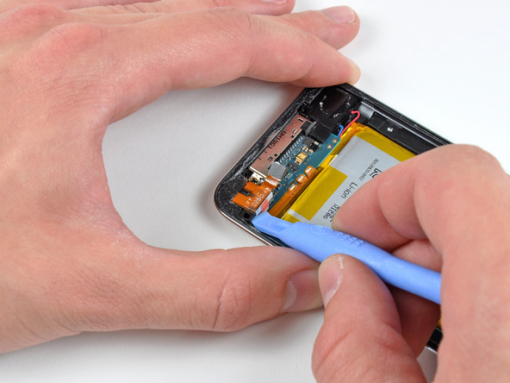

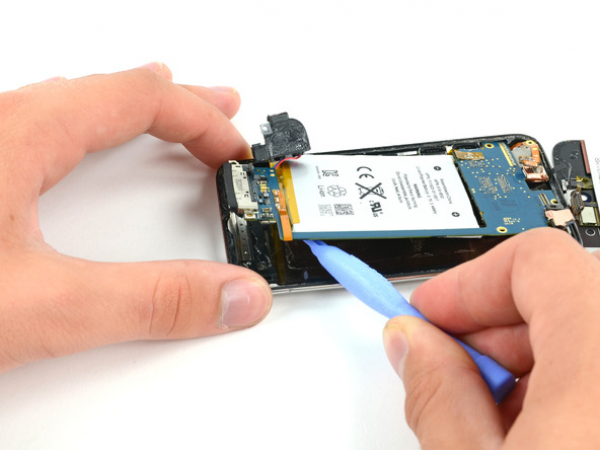

Verwenden Sie ein Öffnungswerkzeug aus Kunststoff, um den Klebstoff um die drei freiliegenden Kanten der Batterie zu entfernen.

Versuchen Sie nicht, den Akku auszuziehen, sondern nur den Klebstoff zu lösen.

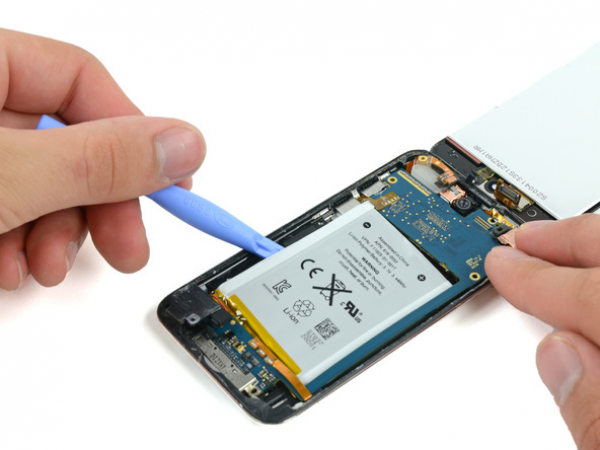

Nachdem sich Sie die Kanten der Batterie gelöst haben, fangen Sie damit an, die Kante der Hauptplatine zu hebeln. Fangen Sie von der Spitze an und setzen Sie fort in Richtung der unteren Seite der Platine.

Um das Biegen / Brechen der Hauptplatine zu verhindern, versuchen Sie nach wie vor nicht, die Hauptplatine zu entfernen. Der Dockanschluss ist immer noch im Rahmen eingebettet. Auch hier sollen Sie nur versuchen, den Kleber zu lösen.

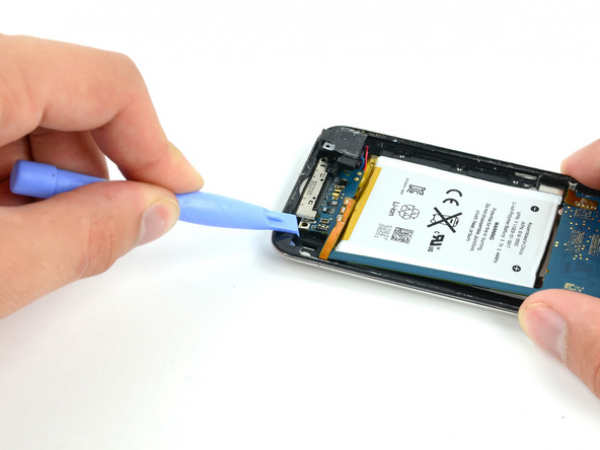

Mit einem Öffnungswerkzeug aus Kunststoff schieben Sie vorsichtig den Dockanschluss aus seiner äußeren Vertiefung. Drücken Sie jede Ecke gleichmäßig, bis der Anschluss rauskommt.

Da der Dockanschluss auf der Hauptplatine angebracht ist, kann das Schieben aus dem Gehäuse das Biegen der Hauptplatine auslösen.

Sobald der ganze Klebstoff von der unteren Seite der Hauptplatine/Batterie gelöst wurde, heben Sie sie an der Seite und drehen Sie sie vorsichtig um, um auf die untere Seite der Batterie zugreifen zu können.

Die Hauptplatine ist immer noch an der hinteren Schale angebracht. Versuchen Sie nicht, die Hauptplatine vollständig zu trennen, da das Flachbandkabel reißen kann.
