iPhone 6 Frontplatte-Baugruppe wechseln

Bevor Sie Ihr iPhone auseinandernehmen, stellen Sie sicher, dass es ausgeschaltet ist.

Zwei 3.6 mm Pentalob-Schrauben befinden sich neben dem Lightning-Anschluss. Sie müssen diese entfernen.

In den nächsten drei Schritten zeigen wir Ihnen, wie Sie den iSclack, ein Werkzeug zum Öffnen des iPhone 6, richtig verwenden. Falls Sie iSclack nicht verwenden wollen, gehen Sie zu Schritt 5.

Wenn sich ein Kunststoff-Tiefenbegrenzer in der Mitte des iSclack befindet, sollten sie diesen entfernen. Sie brauchen ihn nicht beim Öffnen eines größeren Telefons, wie es das iPhone 6 ist.

Öffnen Sie die Saugnapfhalter des iSclack durchs Schließen des Handgriffs.

Setzen Sie die Unterseite des Handys zwischen den Saugnäpfen.

Achten Sie darauf, dass der obere Saugnapf des iSclack auf dem Display, direkt über der Home-Taste platziert wird (die Taste sollte aber nicht abgedeckt werden).

Schließen Sie die Saugnäpfe des iSclack durchs Öffnen der Handgriffe. Setzen Sie die Saugnäpfe in die Mitte und drücken sie gegen die Oberseite und Unterseite des iPhone.

Halten Sie Ihr iPhone sicher, während Sie den Handgriff des iSclack schließen und die Saugnäpfe öffnen. Dies wird die Frontplatte von der Rückseite des Handys trennen.

Das iSclack wird sicher Teile des iPhone trennen, ohne dabei die Displaykabel zu beschädigen.

Entfernen Sie die Saugnäpfe vom iPhone.

Überspringen Sie die folgenden drei Schritte und fahren Sie mit Schritt 8 fort.

Falls Sie kein iSclack haben oder Sie es nicht benutzen wollen, können Sie einen einzelnen Saugnapf verwenden, um die Frontplatte vom Rest des iPhone zu entfernen.

Setzen Sie den Saugnapf auf dem Bildschirm direkt über der Home-Taste, und drücken Sie darauf.

Achten Sie darauf, dass der Saugnapf sicher auf dem Bildschirm aufliegt.

Halten Sie Ihr iPhone mit einer Hand und ziehen Sie am Saugnapf mit der Anderen. Dies wird die Frontplatte von der Rückseite trennen.

Ziehen Sie die Frontplatte vom Rest des Handys ab. Nehmen Sie sich Zeit dafür.

Beginnen Sie mit einem Kunststoff-Öffnungswerkzeug das hintere Gehäuse nach unten und weg von der Bildschirm-Baugruppe zu hebeln. Ziehen Sie den Saugnapf weiterhin nach oben, während Sie dies tun.

Mehrere Clips verbinden die Frontplatte-Baugruppe mit der Rückseite des iPhone - um die Baugruppe zu trennen, müssen Sie den Saugnapf und das Kunststoff-Öffnungswerkzeug gleichzeitig verwenden.

Entfernen Sie die Vakuumdichtung durchs Ziehen an der Kunststoffnoppe am Saugnapf.

Trennen Sie den Saugnapf von der Bildschirm-Baugruppe.

Ziehen Sie die Frontplatte-Baugruppe (am Ende, wo sich die Home-Taste befindet) weg von der Rückseite des Handys. Verwenden Sie die Oberseite des iPhone als Scharnier.

Sie sollten die Frontplatte in einem Winkel von 90° in Bezug auf die Rückseite halten. Achten Sie darauf, dass es so bleibt, bis Sie sie entfernen. Wenn Sie die Frontplatte nicht unterstützen, werden die Displaykabel belastet, einschließlich ihrer Anschlüsse auf der Hauptplatine.

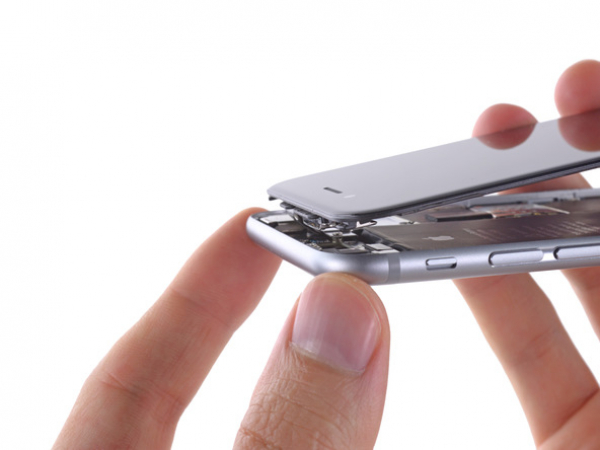

Mehrere Clips an der Oberkante der Frontplatte bilden ein Scharnier, dank dem Sie die Frontplatte-Baugruppe wie ein Buch öffnen können.

Wenn Sie mit der Zusammensetzung Ihres iPhone wieder beginnen, richten Sie diese Clips direkt unter die Oberkante der Rückseite aus. Schieben Sie die Frontplatte aufwärts, bis seine Oberkante gegen den oberen Rand des hinteren Gehäuses gedrückt wird.

Fünf # 00 Kreuzschlitzschrauben sichern den Kabelhalter der Frontplatte-Baugruppe. Sie müssen sie entfernen.

Drei 1.2 mm Schrauben

Eine 1.7 mm Schraube

Eine 3.1 mm Schraube

Trennen Sie den Kabelhalter der Frontplatte-Baugruppe von der Hauptplatine.

In den folgenden vier Schritten sollten Sie darauf achten, nur an den Kabelanschlüssen zu hebeln und nicht an deren Steckplätzen auf der Hauptplatine.

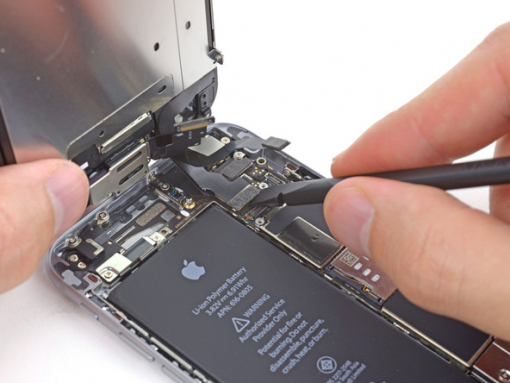

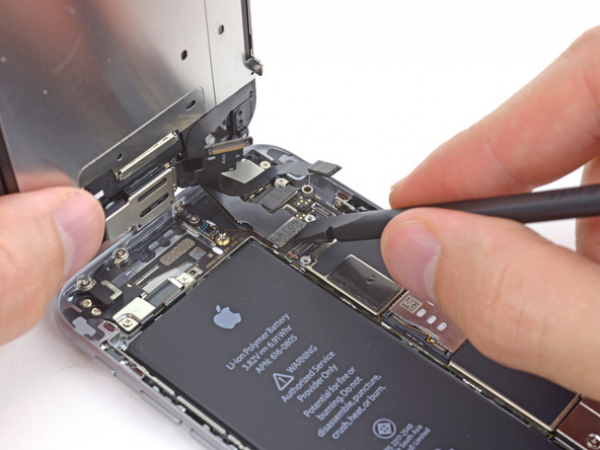

Trennen Sie die vordere Kamera und den Sensor-Kabel mit dem flachen Ende eines Spudger.

Trennen Sie die Kabelverbindung der Home-Taste mit dem flachen Ende eines Spudger.

Trennen Sie die Kabelverbindung des Digitizers mit dem flachen Ende eines Spudger.

Trennen Sie die Kabelverbindung des Displays mit dem flachen Ende eines Spudger.

Wenn Sie mit dem Zusammenbau Ihres Handys starten, könnte sich das Display-Datenkabel vom Steckplatz lösen. Ist dies der Fall, werden Sie einen schwarzen Bildschirm oder weiße Linien auf diesen sehen, wenn Sie das Gerät erneut einschalten. Um dieses Problem zu lösen, müssen Sie das Kabel wieder im Steckplatz einsetzen und das Handy aus- und wieder einschalten. Der beste Weg, um dies zu tun, ist den Akku zu entfernen und erneut einzusetzen.

Trennen Sie die Frontplatte-Baugruppe von der Rückseite des iPhone.

Zwei #00 Kreuzschlitzschrauben sichern die Halterung des Akkuanschlusses. Sie müssen sie entfernen.

Eine 2.2 mm Schraube

Eine 3.2 mm Schraube

Entfernen Sie die Metallhalterung des Akkuanschlusses aus dem iPhone.

Heben Sie vorsichtig den Akkuanschluss aus seinem Sockel auf der Hauptplatine. Verwenden Sie ein Kunststoff-Öffnungswerkzeug, um dies zu tun.

Achten Sie darauf nur den Akkuanschluss, und nicht den Sockel auf der Hauptplatine zu heben. Wenn Sie den Sockel heben, könnte der Anschluss brechen.

Schälen Sie den ersten Klebstoffstreifen auf der rechten unteren Kante des Akkus mit den Fingern oder einer stumpfen Pinzette. Seien Sie vorsichtig, wenn Sie in der Nähe des Akkus kommen - wenn Sie eine Lithium-Ionen-Batterie durchbohren, können gefährliche Chemikalien freigesetzt werden, die sogar einen Brand verursachen könnten.

Trennen Sie den zweiten Klebstoffstreifen von der Batterie, indem Sie sie in Richtung der Unterseite des iPhone ziehen.

Achten Sie darauf, nicht in Richtung des Akkus oder einer der unteren Komponenten zu ziehen. Wenn Sie dies tun, können Sie den Klebestreifen zerreißen.

Ziehen Sie solange bis der Streifen zwischen dem Akku und dem hinteren Gehäuse komplett herausrutscht. Sobald Sie auf Widerstand des Streifens beim Ziehen stoßen, fahren Sie mit dem nächsten Schritt fort.

Falls die Klebestreifen des Akkus während des Entfernungsprozesses reißen sollte, entfernen Sie den verbleibenden Kleber mit einer stumpfen Pinzette oder den Fingern.

Für den Fall, dass der Klebstoffstreifen unter dem Akku zerreißt, versuchen Sie zunächst den verbleibenden Streifen zu entfernen und erst danach den restlichen Klebstoff. Fahren Sie mit Schritt 25 fort.

Ziehen Sie den Klebestreifen weg von der rechten unteren Ecke des Akkus, sobald Sie auf Widerstand des Streifens beim Ziehen stoßen.

Ziehen Sie den Klebestreifen immer nach oben, und dann weg von der rechten Kante des Akkus. Ziehen Sie den Streifen langsam zwischen der Batterie und dem hinteren Gehäuse heraus, bis der Streifen vollständig vom iPhone getrennt ist.

Achten Sie darauf, dass der Klebestreifen nicht an Akkuanschluss hängen bleibt. Wenn dies geschieht, kann es reißen oder brechen.

Ein weiterer Klebstoffstreifen befindet sich am unteren linken Rand des Akkus. Ziehen Sie ihn ab. - Wieder einmal ziehen Sie den Streifen nach oben und weg vom Akku - es soll langsam zwischen dem Akku und dem hinteren Gehäuse gleiten.

Ziehen Sie ständig den Klebestreifen nach oben. Sobald Sie auf Widerstand des Streifens beim Ziehen stoßen, stoppen Sie mit dem Ziehen.

Ziehen Sie den Klebestreifen weg von der linken unteren Ecke des Akkus, sobald Sie auf Widerstand des Streifens beim Ziehen stoßen.

Achten Sie darauf, dass der Klebestreifen nicht an Akkuanschluss hängen bleibt. Wenn dies geschieht, kann er reißen oder brechen.

Ziehen Sie den Klebestreifen immer nach oben, und dann weg von der linken Kante des Akkus. Ziehen Sie den Streifen langsam zwischen der Batterie und dem hinteren Gehäuse heraus, bis der Streifen vollständig vom iPhone getrennt ist.

Wenn Sie beide Streifen erfolgreich entfernt haben, können Sie weiter zum Schritt 27 übergehen.

Wenn einer oder beide Klebestreifen unter dem Akku gerissen sind, und Sie es nicht geschafft haben, diese vollständig zu entfernen, gehen Sie zu Schritt 25.

Wenn der Akku weiterhin mit der Rückseite des Handys verbunden ist, bedeutet dies, dass ein oder beide Klebestreifen gerissen sind. Um sie vollständig zu entfernen, brauchen Sie einen iOpener oder einen Föhn, um den Teil der Rückseite, der sich hinter dem Akku befindet, zu erhitzen.

Drehen Sie das iPhone um, und drücken Sie eine Plastikkarte zwischen der Rückseite und dem Akku.

Achten Sie darauf, nicht die Logikplatine zu hebeln. Wenn Sie dies tun, können Sie das Handy beschädigen.

Um das Biegen des Akkus zu vermeiden, halten Sie die Karte so flach wie möglich. Falls Sie den Akku beschädigen, werden Sie gefährlichen Chemikalien ausgesetzt sein.

Drücken Sie die Karte noch weiter rein, um den Klebstoff hinter dem Akku zu lösen.

Nehmen Sie den Akku aus dem iPhone.
