iPhone 6 Akkuanschluss wechseln

Bevor Sie Ihr iPhone auseinandernehmen, stellen Sie sicher, dass es ausgeschaltet ist.

Zwei 3.6 mm Pentalob-Schrauben befinden sich neben dem Lightning-Anschluss. Sie müssen diese entfernen.

In den nächsten drei Schritten zeigen wir Ihnen, wie Sie den iSclack, ein Werkzeug zum Öffnen des iPhone 6, richtig verwenden. Falls Sie iSclack nicht verwenden wollen, gehen Sie zu Schritt 5.

Wenn sich ein Kunststoff-Tiefenbegrenzer in der Mitte des iSclack befindet, sollten sie diesen entfernen. Sie brauchen ihn nicht beim Öffnen eines größeren Telefons, wie es das iPhone 6 ist.

Öffnen Sie die Saugnapfhalter des iSclack durchs Schließen des Handgriffs.

Setzen Sie die Unterseite des Handys zwischen den Saugnäpfen.

Achten Sie darauf, dass der obere Saugnapf des iSclack auf dem Display, direkt über der Home-Taste platziert wird (die Taste sollte aber nicht abgedeckt werden).

Schließen Sie die Saugnäpfe des iSclack durchs Öffnen der Handgriffe. Setzen Sie die Saugnäpfe in die Mitte und drücken sie gegen die Oberseite und Unterseite des iPhone.

Halten Sie Ihr iPhone sicher, während Sie den Handgriff des iSclack schließen und die Saugnäpfe öffnen. Dies wird die Frontplatte von der Rückseite des Handys trennen.

Das iSclack wird sicher Teile des iPhone trennen, ohne dabei die Displaykabel zu beschädigen.

Entfernen Sie die Saugnäpfe vom iPhone.

Überspringen Sie die folgenden drei Schritte und fahren Sie mit Schritt 8 fort.

Falls Sie kein iSclack haben oder Sie es nicht benutzen wollen, können Sie einen einzelnen Saugnapf verwenden, um die Frontplatte vom Rest des iPhone zu entfernen.

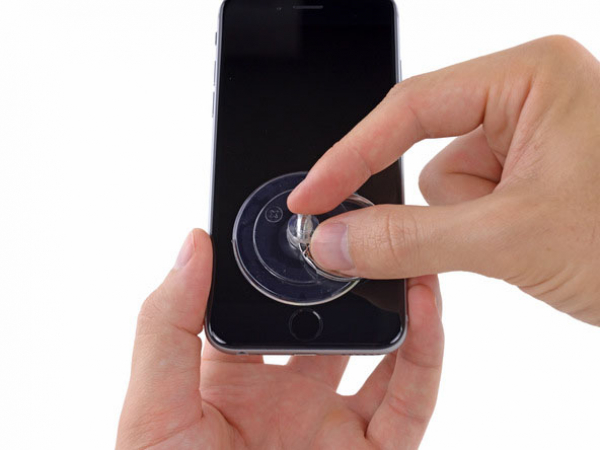

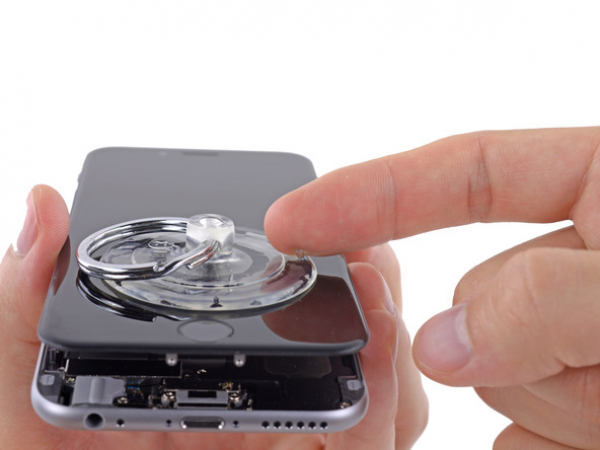

Setzen Sie den Saugnapf auf dem Bildschirm direkt über der Home-Taste, und drücken Sie darauf.

Achten Sie darauf, dass der Saugnapf sicher auf dem Bildschirm aufliegt.

Halten Sie Ihr iPhone mit einer Hand und ziehen Sie am Saugnapf mit der Anderen. Dies wird die Frontplatte von der Rückseite trennen.

Ziehen Sie die Frontplatte vom Rest des Handys ab. Nehmen Sie sich Zeit dafür.

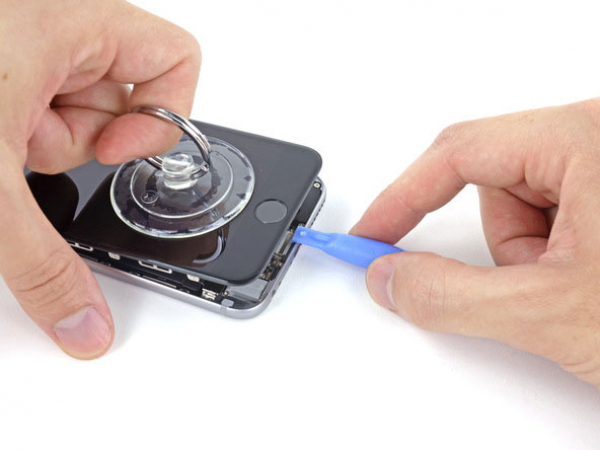

Beginnen Sie mit einem Kunststoff-Öffnungswerkzeug das hintere Gehäuse nach unten und weg von der Bildschirm-Baugruppe zu hebeln. Ziehen Sie den Saugnapf weiterhin nach oben, während Sie dies tun.

Mehrere Clips verbinden die Frontplatte-Baugruppe mit der Rückseite des iPhone - um die Baugruppe zu trennen, müssen Sie den Saugnapf und das Kunststoff-Öffnungswerkzeug gleichzeitig verwenden.

Entfernen Sie die Vakuumdichtung durchs Ziehen an der Kunststoffnoppe am Saugnapf.

Trennen Sie den Saugnapf von der Bildschirm-Baugruppe.

Ziehen Sie die Frontplatte-Baugruppe (am Ende, wo sich die Home-Taste befindet) weg von der Rückseite des Handys. Verwenden Sie die Oberseite des iPhone als Scharnier.

Sie sollten die Frontplatte in einem Winkel von 90° in Bezug auf die Rückseite halten. Achten Sie darauf, dass es so bleibt, bis Sie sie entfernen. Wenn Sie die Frontplatte nicht unterstützen, werden die Displaykabel belastet, einschließlich ihrer Anschlüsse auf der Hauptplatine.

Mehrere Clips an der Oberkante der Frontplatte bilden ein Scharnier, dank dem Sie die Frontplatte-Baugruppe wie ein Buch öffnen können.

Wenn Sie mit der Zusammensetzung Ihres iPhone wieder beginnen, richten Sie diese Clips direkt unter die Oberkante der Rückseite aus. Schieben Sie die Frontplatte aufwärts, bis seine Oberkante gegen den oberen Rand des hinteren Gehäuses gedrückt wird.

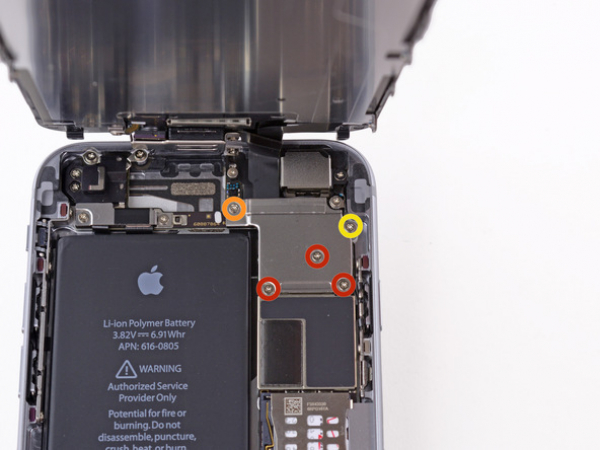

Fünf # 00 Kreuzschlitzschrauben sichern den Kabelhalter der Frontplatte-Baugruppe. Sie müssen sie entfernen.

Drei 1.2 mm Schrauben

Eine 1.7 mm Schraube

Eine 3.1 mm Schraube

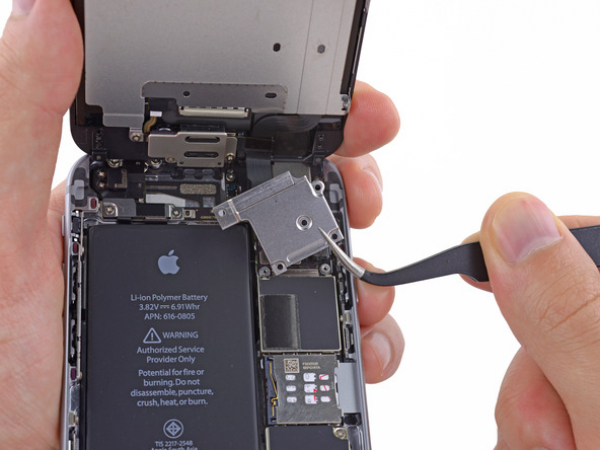

Trennen Sie den Kabelhalter der Frontplatte-Baugruppe von der Hauptplatine.

In den folgenden vier Schritten sollten Sie darauf achten, nur an den Kabelanschlüssen zu hebeln und nicht an deren Steckplätzen auf der Hauptplatine.

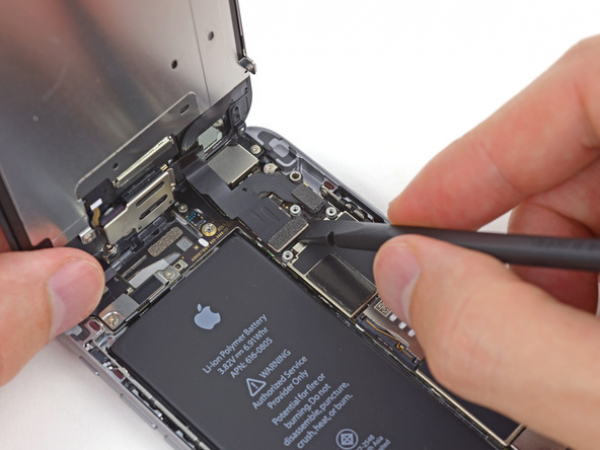

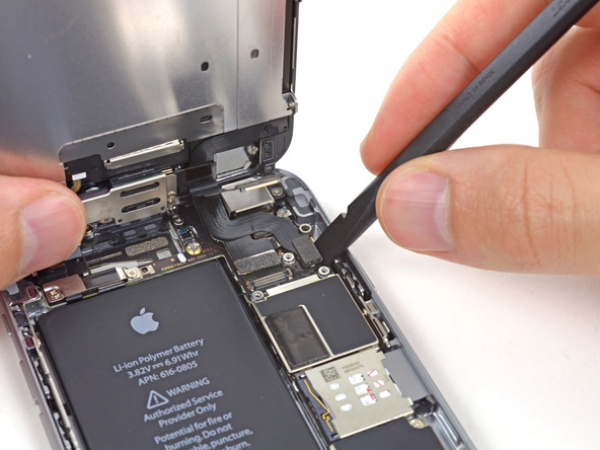

Trennen Sie die vordere Kamera und den Sensor-Kabel mit dem flachen Ende eines Spudger.

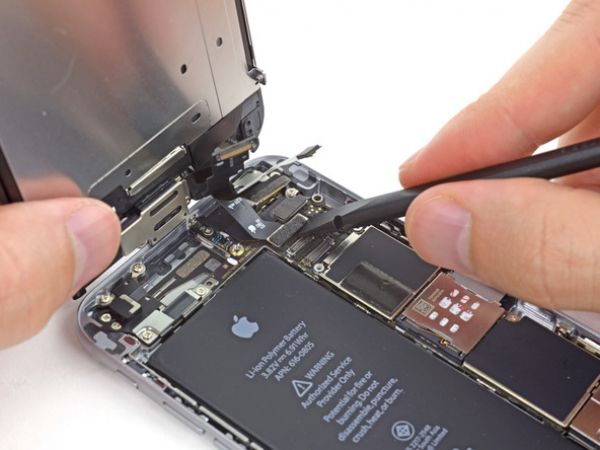

Trennen Sie die Kabelverbindung der Home-Taste mit dem flachen Ende eines Spudger.

Trennen Sie die Kabelverbindung des Digitizers mit dem flachen Ende eines Spudger.

Trennen Sie die Kabelverbindung des Displays mit dem flachen Ende eines Spudger.

Wenn Sie mit dem Zusammenbau Ihres Handys starten, könnte sich das Display-Datenkabel vom Steckplatz lösen. Ist dies der Fall, werden Sie einen schwarzen Bildschirm oder weiße Linien auf diesen sehen, wenn Sie das Gerät erneut einschalten. Um dieses Problem zu lösen, müssen Sie das Kabel wieder im Steckplatz einsetzen und das Handy aus- und wieder einschalten. Der beste Weg, um dies zu tun, ist den Akku zu entfernen und erneut einzusetzen.

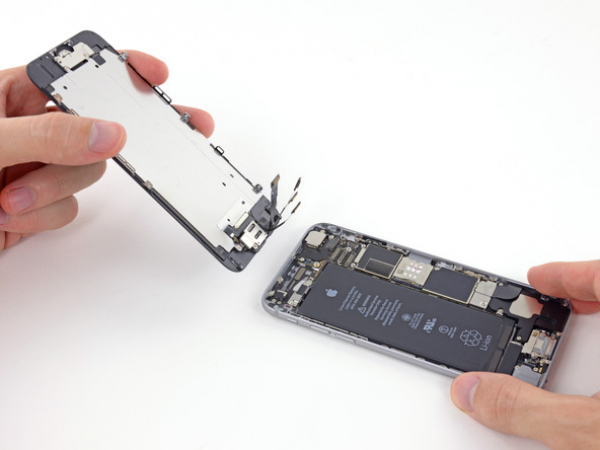

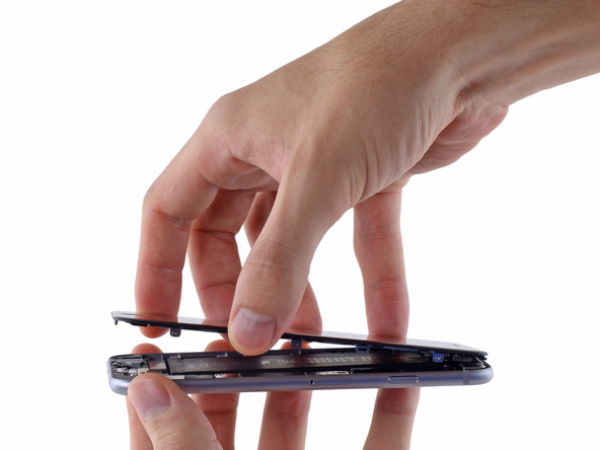

Trennen Sie die Frontplatte-Baugruppe von der Rückseite des iPhone.

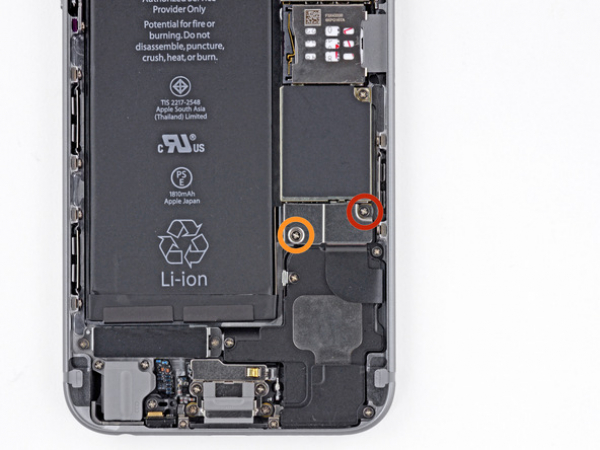

Zwei #00 Kreuzschlitzschrauben sichern die Halterung des Akkuanschlusses. Sie müssen sie entfernen.

Eine 2.2 mm Schraube

Eine 3.2 mm Schraube

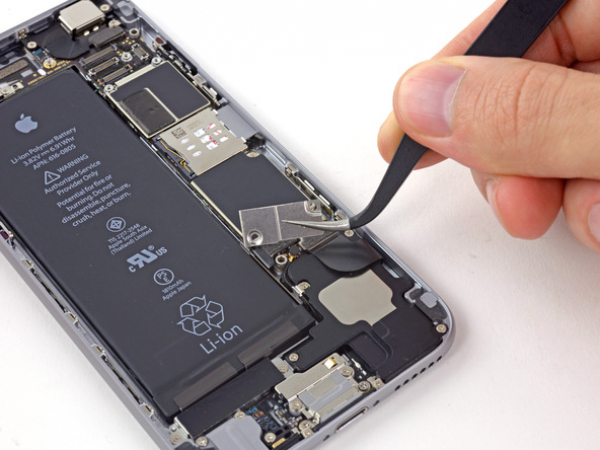

Entfernen Sie die Metallhalterung des Akkuanschlusses aus dem iPhone.

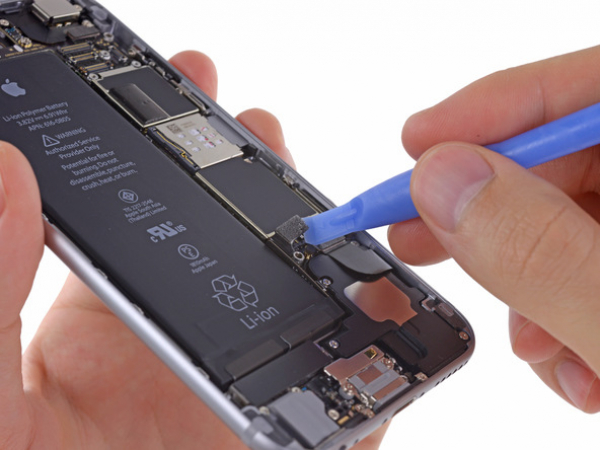

Heben Sie vorsichtig den Akkuanschluss aus seinem Sockel auf der Hauptplatine. Verwenden Sie ein Kunststoff-Öffnungswerkzeug, um dies zu tun.

Achten Sie darauf nur den Akkuanschluss, und nicht den Sockel auf der Hauptplatine zu heben. Wenn Sie den Sockel heben, könnte der Anschluss brechen.
