iPhone 4S Zellenantenne wechseln

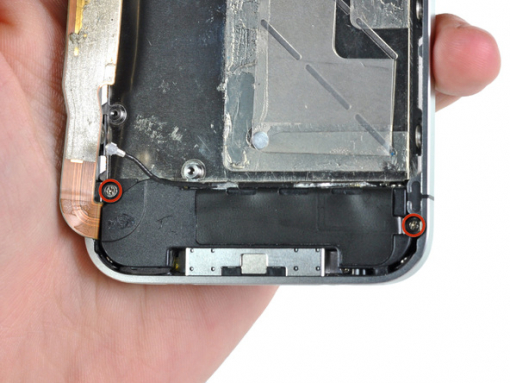

Entfernen Sie die beiden 2.4 mm Kreutzschlitzchrauben von den Seiten des Lautsprechers.

Entfernen Sie die kleine Kunststoff-Halterung, die unter die Schraube in der Nähe des Dockanschluss-Kabels angebracht wurde.

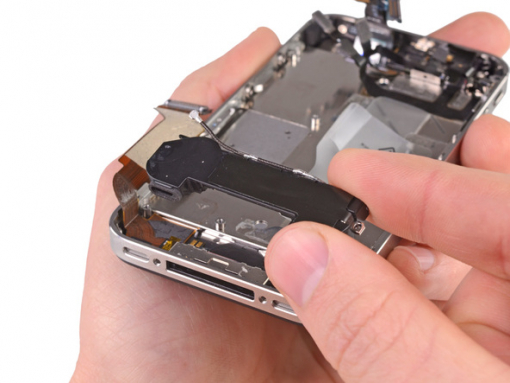

Entfernen Sie den Lautsprecher aus dem iPhone.

Vor der Neuinstallation der Schrauben des Lautsprechers, vergewissern Sie sich, dass die Wi-Fi Erdungsfinger unterhalb des iPhone-Metallgehäuses angebracht werden, wie im zweiten Bild zu sehen.

Vor der Montage unbedingt alle Metall-auf-Metall-Kontaktpunkte auf der Wi-Fi-Antenne und dem Gehäuse des iPhone mit einem Entfetter, wie Windex oder Isopropylalkohol reinigen. Die Öle auf den Fingern haben das Potenzial, Erdungsprobleme zu verursachen.

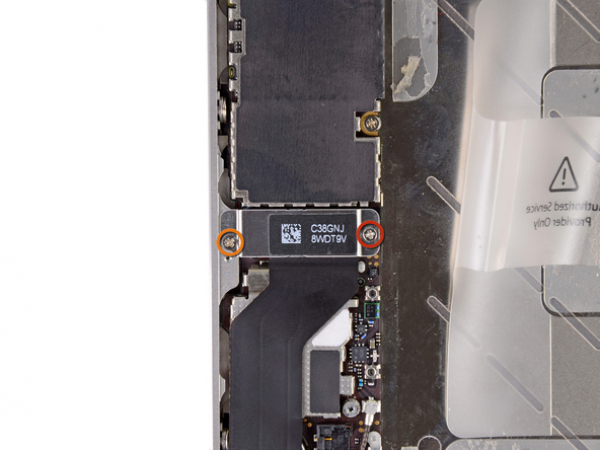

Entfernen Sie die folgenden Befestigungsschrauben des Dock-Anschluss-Kabels auf der Hauptplatine:

Eine 1.5 mm Kreuzschlitzschraube

Eine 1.2 mm Kreuzschlitzschraube

Entfernen Sie die Metallabdeckung des Dock-Anschluss-Kabels.

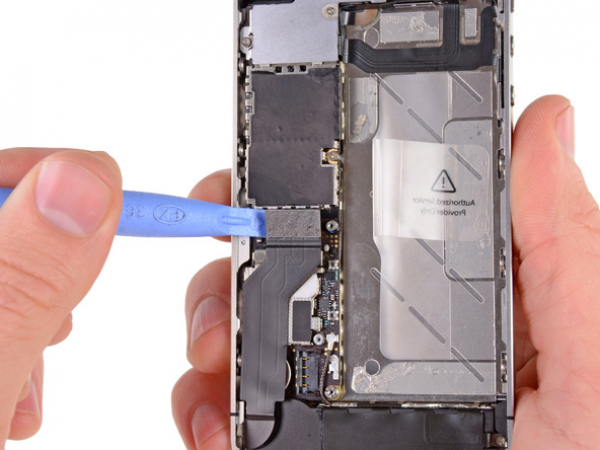

Verwenden Sie den Rand eines Öffnungswerkzeuges aud Kunststoff, um das Dock-Anschlusskabel-Verbindungsstück sanft aus der Hauptplatine herauszuhebeln.

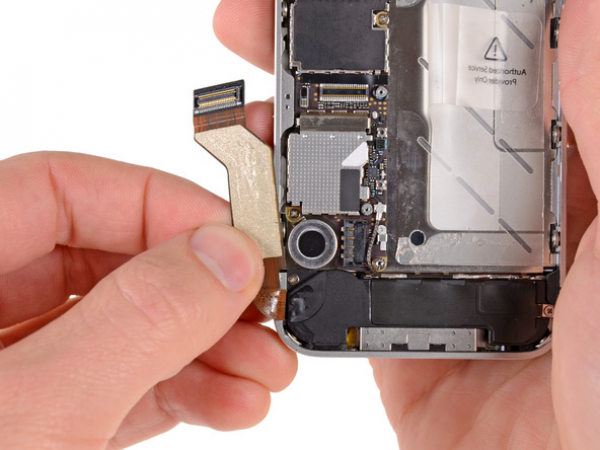

Ziehen Sie das Dock-Anschluss-Kabel aus dem Klebstoff ab, der sich auf der Hauptplatine an der Seite der Lautsprecherabdeckung befindet.

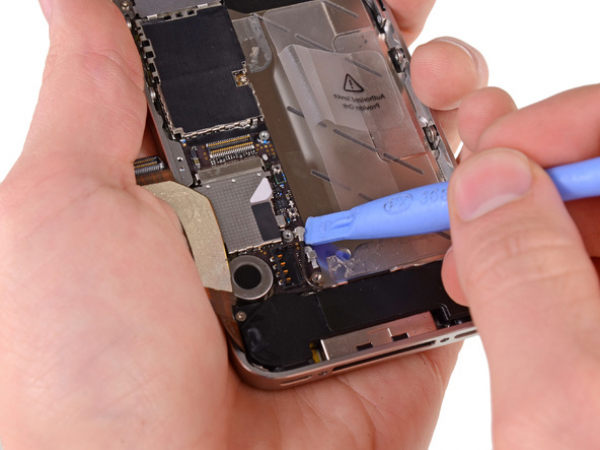

Verwenden Sie den Rand eines Öffnungswerkzeuges aus Kunststoff, um die Antennenverbindung aus seiner Halterung in der Hauptplatine zu hebeln.

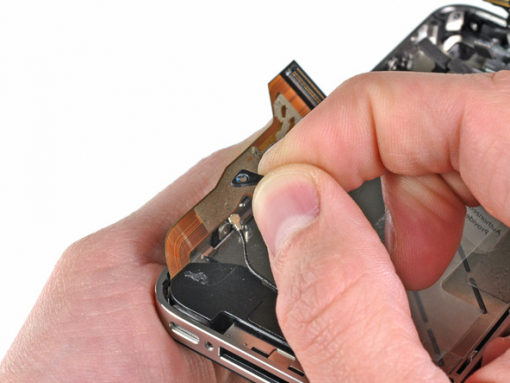

Ziehen Sie das Antennenkabel von der Hauptplatine ab.

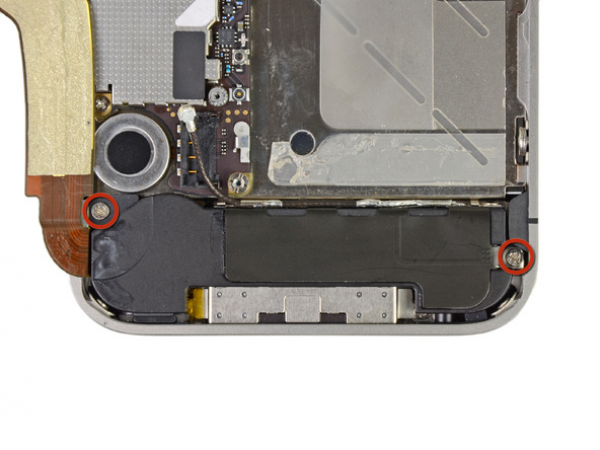

Entfernen Sie die beiden 2.4 mm Kreuzschlitzschrauben, die die Lautsprecherabdeckung mit dem Seitengehäuse verbindet.

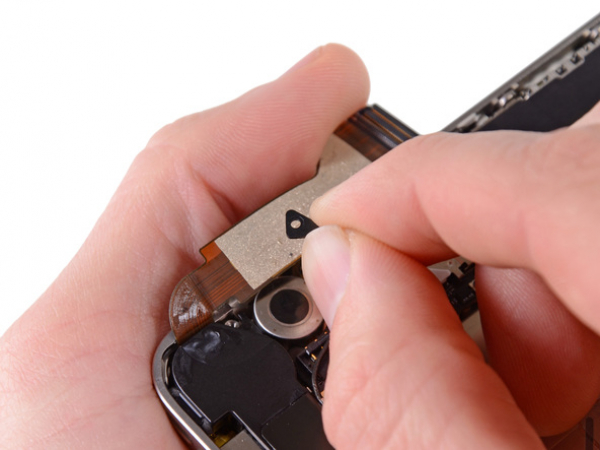

Entfernen Sie den kleinen schwarzen Abstandshalter, der sich unter der Kreutzschlitzchraube neben dem Vibrator befindet.

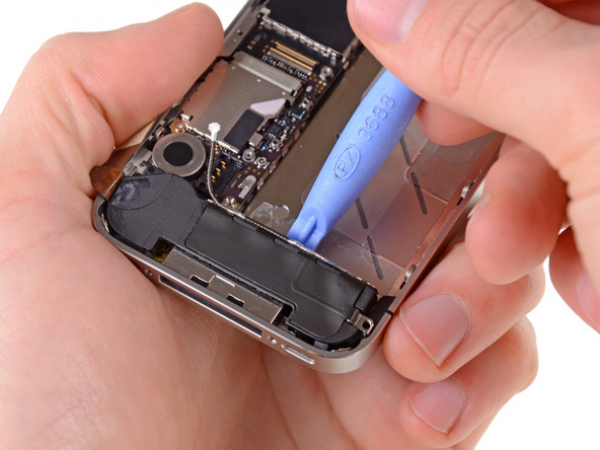

Verwenden Sie das Öffnungswerkzeug aus Kunststoff, um die Lautsprecherabdeckung aus dem Gehäuse zu heben, so dass EMI-Finger an der Wi-Fi Antenne unbeschädigt bleiben.

Entfernen Sie die Lautsprecherabdeckung.

Vor dem Wiedereinbau der Lautsprecherabdeckung Schrauben stellen Sie sicher, dass die Wi-Fi Erdungklammer im iPhone Metalgehäuse schon eingebaut sind, wie im dritten Bild.

Vor dem Zusammensetzen sollten alle Metall-auf-Metall-Kontakte auf dem Druckkontakt und dem Kontaktpunkt auf der Rückseite mit einem Fettlöser gereinigt werden, wie Windex oder Isopropandol. Die Fette auf Deinen Finger können sonst Funkstörungen verursachen.

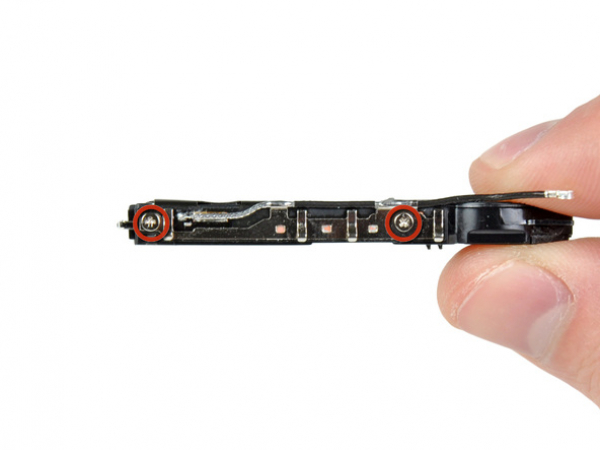

Entfernen Sie die beiden 1.6 mm Kreuzschlitzschrauben, die die Zellenantenne am Lautsprecherabeckung befestigen.

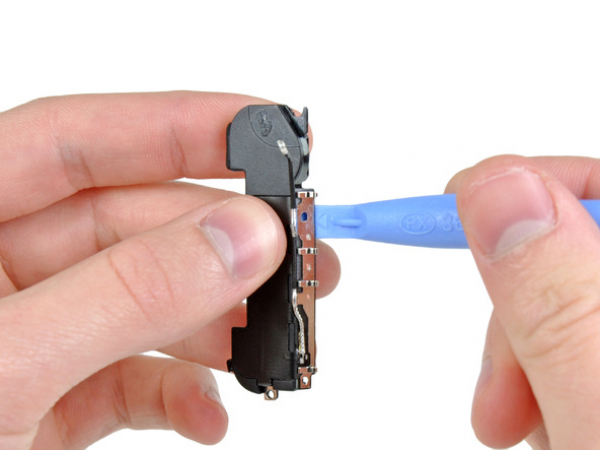

Legen Sie den Rand des Kunststoff Öffnungswerkzeug an die Spitze des zellulären Antennenkabels, um die Antenne vom Lautsprecherabdeckung zu entfernen.

Nahe am Antennenkabel, nutzen Sie die Ecke des Öffnungswerkezuges aus Kunststoff, um die Antenne aus der Lautsprecherabdeckung zu entnehmen.

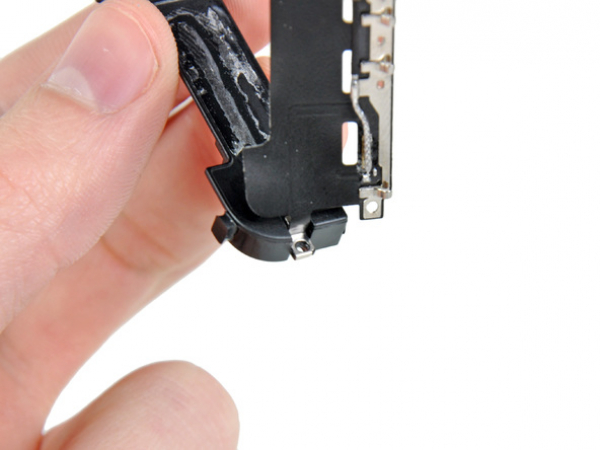

Setzen Sie die Entnahme aus der Lautsprecherabdeckung fort, aber reißen Sie die goldene Klammer, die an einer Ecke befestigt ist, nicht ab. Entfernen Sie die Antenne.

Wenn die neue Zellenantenne eingebaut ist, schieben Sie die goldene Klemme über die Öse, die in die Lautsprecherabdeckung eingelassen ist, bevor die Antenne aufgesteckt wird.
