iPhone 4S Logikplatine wechseln

Stellen Sie sicher, dass Ihr iPhone vor der Demontage ausgeschaltet ist.

Entfernen Sie die beiden 3.6 mm Pentalob-Schrauben neben dem Dock-Anschluss.

Wir empfehlen Ihnen, die 5-zackigen Schrauben mit gleichwertigen Kreuzschlitzschrauben bei der Montage zu ersetzen. Unser Liberation Set enthält Werkzeuge und Schrauben, die bei dem Umtausch der Schrauben benötigt werden.

Der iPhone 4 / 4S Baku Präzisions-Schraubendreher sollte nur einmal verwendet werden, damit die Schrauben unbeschädigt bleiben.

Schieben Sie das Backcover in Richtung der oberen Kante des iPhones.

Das Cover wird sich etwa 2 mm bewegen.

Ziehen Sie vorsichtig das Backcover von der Rückseite des iPhones weg, so dass Klammern aus Kunststoff auf dem Backcover unbeschädigt bleiben.

Entfernen Sie das Backcover vom iPhone.

Entfernen Sie die folgenden Befestigungsschrauben des Akkuanschlusses auf der Hauptplatine:

Eine 1.7 mm Kreuzschlitzschraube

Eine 1.5 mm Kreuzschlitzschraube

Verwenden Sie das Öffnungswerkzeug aus Kunststoff, um den Druckkontakt vom unteren Batterieanschluss zu ziehen.

Beim Wiedereinbau sollte der Druckkontakt mit einem Entfetter wie Windex oder Isopropanol gereinigt werden. Das Öl auf Ihren Fingern kann Funkstörungen erstellen.

Passen Sie auf die kleine schwarze Bodenklammer auf der oberen Schraube des Batterieanschlusses auf.

Legen Sie die Kante eines Öffnungswerkzeugs aus Kunststoff zwischen dem Akku und dem äußeren Gehäuse, das sich neben der linken unteren Ecke des iPhones befindet.

Legen Sie das Öffnungswerkzeug aus Kunststoff entlang der rechten Kante des Akkus und versuchen Sie mit mehreren Zügen den Akku völlig vom der anhaftenden Sicherung des Gehäuses zu trennen.

Verwenden Sie die durchsichtige Kunststoff-Lasche, um den Akku von der anhaftenden Sicherung des iPhone abzuziehen.

Entfernen Sie den Akku.

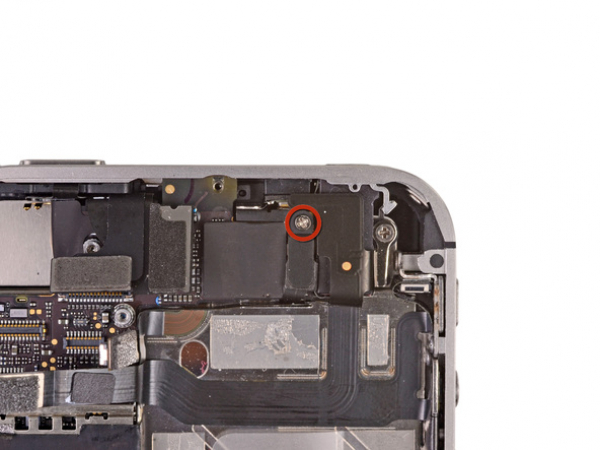

Entfernen Sie die folgenden Befestigungsschrauben, die die Abdeckung des Dockanschluss-Kabels mit der Logikplatine verbinden:

Eine 1.5 mm Kreuzschlitzschraube

Eine 1.2 mm Kreuzschlitzschraube

Entfernen Sie die Metallabdeckung des Dockanschluss-Kabels.

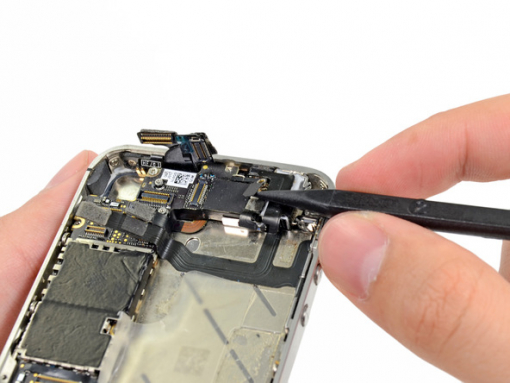

Verwenden Sie den Rand eines Kunststoff-Öffnungswerkzeugs, um das Dock-Kabel aus seinem Sockel auf der Logikplatine zu hebeln.

Ziehen Sie das Dockanschluss-Kabel aus dem Klebstoff, der das Kabel mit der Logikplatine und der Seite des Lautsprechers verbindet.

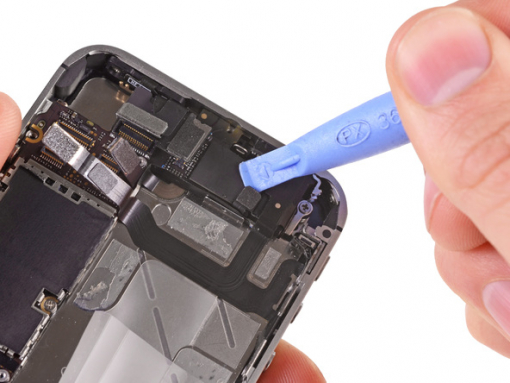

Verwenden Sie den Rand eines Kunststoff-Öffnungswerkzeugs, um das Kabel der Zellenantenne aus seinem Sockel auf der Logikplatine zu hebeln.

Verstellen Sie das Kabel der Zellenantenne weg von den Metallfingern, die an der Logikplatine befestigt sind.

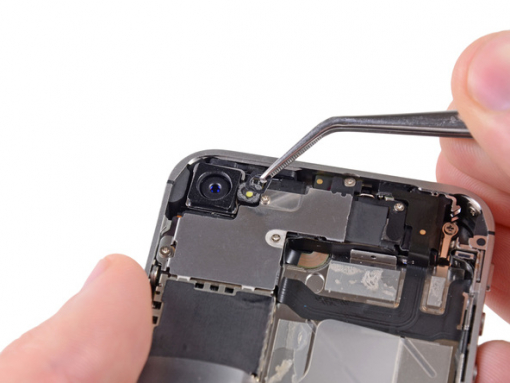

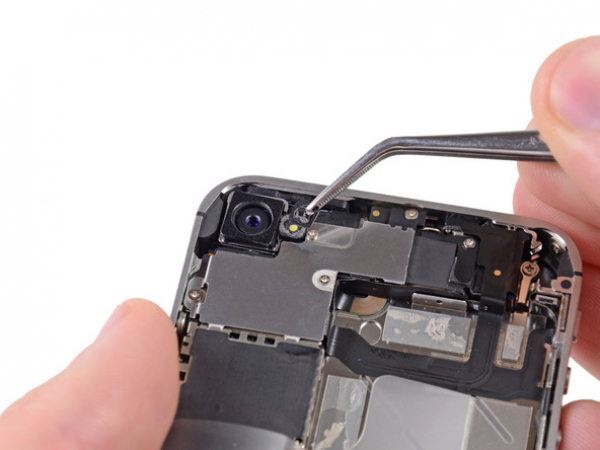

Falls vorhanden, verwenden Sie eine Pinzette oder ein Öffnungswerkzeug, um den äußeren Kunststoffrand zu entfernen, der sich auf der Oberseite des Blitzes der hinteren Kamera befindet.

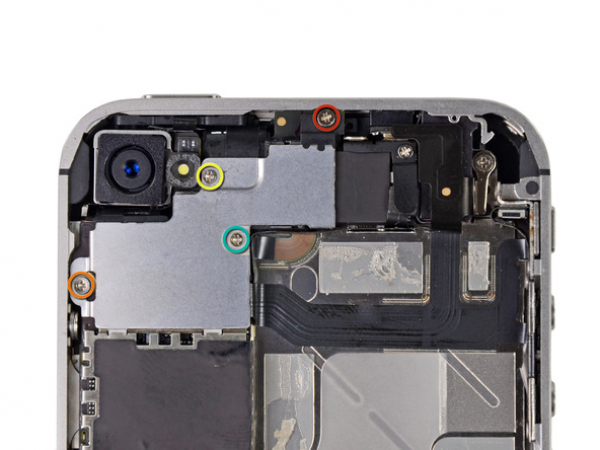

Entfernen Sie die folgenden vier Schrauben, die die Kabelabdeckung mit der Logikplatine verbinden:

Eine 2.7 mm Kreuzschlitzschraube

Eine 2.6 mm Kreuzschlitzschraube

Eine 1.3 mm Kreuzschlitzschraube

Eine 1.2 mm Kreuzschlitzschraube

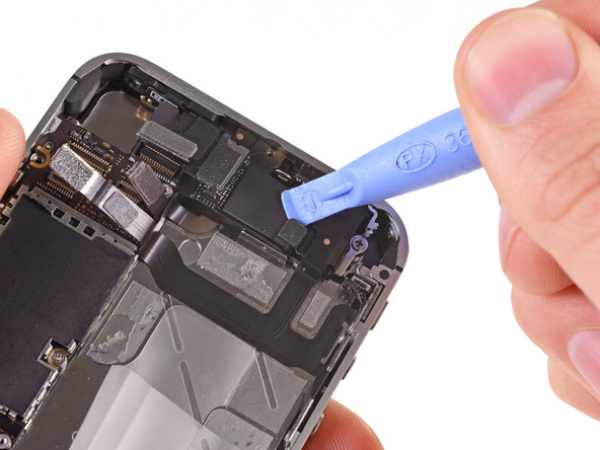

Verwenden Sie den Rand eines Kunststoff-Öffnungswerkzeugs, um die Laschen der Kabelabdeckung aus ihren Sockeln, die in den EMI-Schild auf der Logikplatine eingeschnitten sind, zu hebeln.

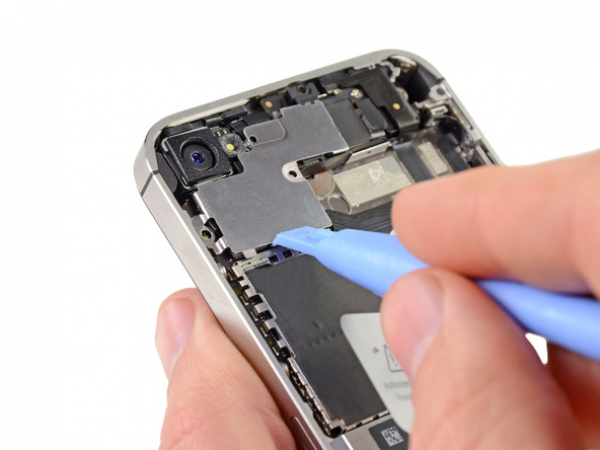

Heben Sie die Kabelabdeckung von ihren Rand am nähesten der Obenseite und entfernen Sie sie von dem iPhone.

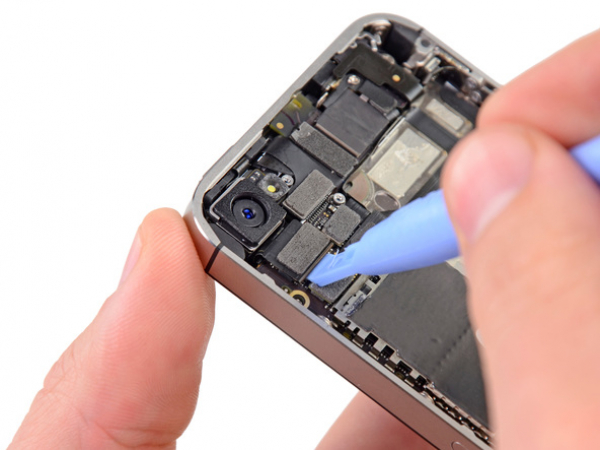

Verwenden Sie den Rand eines Kunststoff-Öffnungswerkzeugs, um den Anschluss der hinteren Kamera aus ihrem Sockel auf der Logikplatine zu hebeln.

Achten Sie darauf, dass keine Bauteile aus der Umgebung der Logikplatine gebrochen werden, da Sie nach oben hebeln.

Entfernen Sie die hintere Kamera vom iPhone.

Es gibt eine kleine Gummidichtung, die unterhalb der hinteren Kamera sitzt. Stellen Sie sicher, dass sie vor dem Zusammenbau richtig sitzt.

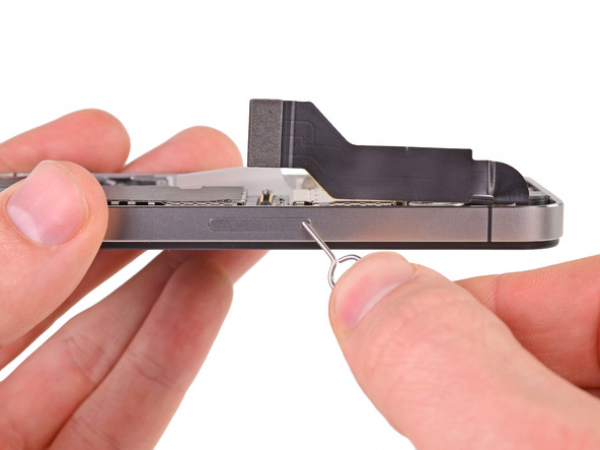

Verwenden Sie ein SIM-Karte Auswurf-Werkzeug oder eine Büroklammer, um die SIM-Karte und ihren Halter zu entfernen.

Dies erfordert eventuell einen erhebliche Menge an Kraft.

Entfernen Sie die SIM-Karte und ihren Halter.

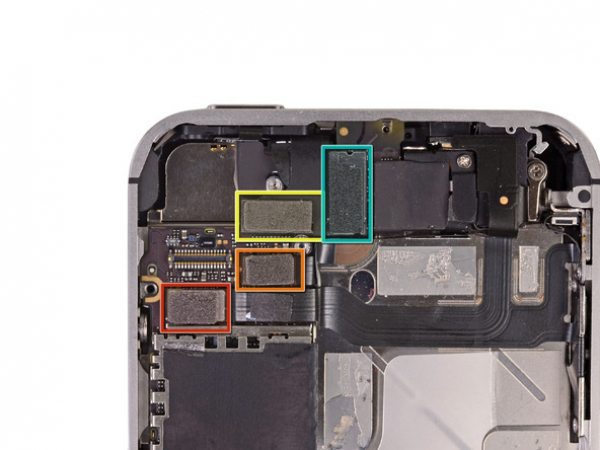

Entfernen Sie die fünf Kabel in der Nähe der Oberseite der Logikplatine in der folgenden Reihenfolge:

Kopfhörerbuchse / Kabel der Lautstärke-Taste

Kabel der nach vorne gerichteten Kamera

Digitizer-Kabel

Display-Datenkabel

Kabel der Ein/Aus-Taste (unter der Kopfhörerbuchse / Kabel der Lautstärke-Taste, wie im zweiten Bild angezeigt.)

Um die Kabel zu trennen, verwenden Sie den Rand eines Kunststoff-Öffnungswerkzeugs um ihre Anschlüsse nach oben und aus den Sockeln auf der Logikplatine zu hebeln.

Achten Sie darauf, nicht die kleinen und zarten Teile zu brechen, während Sie die Kabel trennen.

Entfernen Sie die 1.5 mm Kreuzschlitzschraube, die die Erdungsklemme mit der Logikplatine neben der Kopfhörerbuchse befestigt.

Heben Sie die kleine Erdungsklemme von der Hauptplatine und entfernen Sie sie aus dem iPhone.

Verwenden Sie einen kleinen Flachschraubendreher, um den 4.8 mm Abstandsbolzen in der Nähe der Kopfhörerbuchse zu entfernen.

Falls vorhanden, schälen Sie das Stück des schwarzen Klebebandes ab, das die Schraube in der Nähe der Ein/Aus-Taste versteckt.

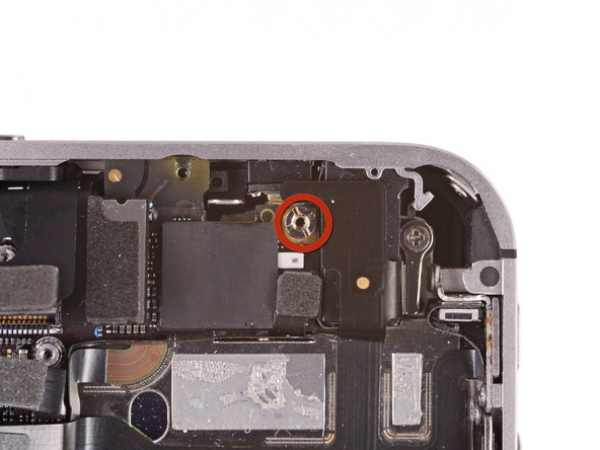

Entfernen Sie die 2.6 mm Kreutzschlitzschraube, die die Logikplatine in der Nähe der Ein/Aus-Taste befestigt.

(Seien Sie vorsichtig beim Entfernen dieser Schraube und Entfernen des Leistungskontaktes, der davon gehaltenen wird; die Kontaktlasche wird mit der Schraube locker)

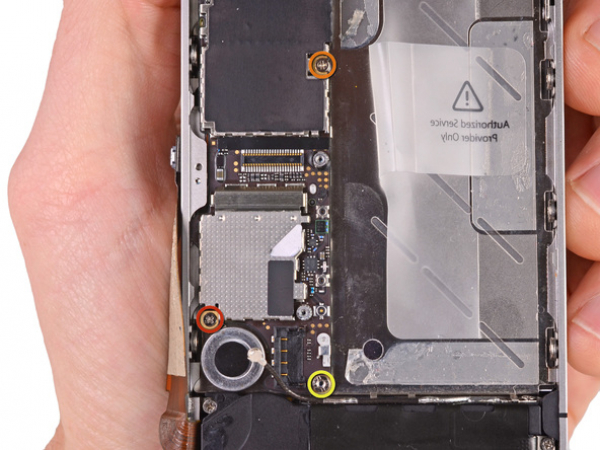

Entfernen Sie die folgenden Befestigungsschrauben, die die Logikplatine mit dem Gehäuse verbindet:

Eine 2.5 mm Kreuzschlitzschraube in der Nähe des Vibratormotors

Eine 2.4 mm Kreuzschlitzschraube

Ein 3.6 mm Abstandshalter an der Seite der Logikplatine nahe der Öffnung der Batterie.

Verwenden Sie einen kleinen Flachschraubendreher, um den 3.6 mm Abstandhalter zu entfernen.

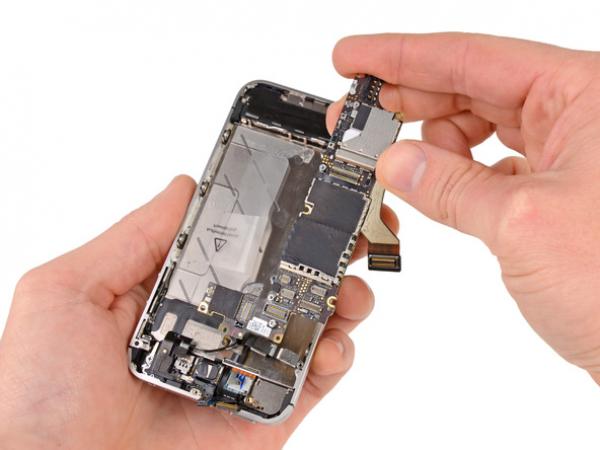

Heben Sie die Logikplatine aus der Unterseite in der Nähe des Lautsprecher-Gehäuses und schieben Sie es weg von der oberen Kante des iPhone.

Entfernen Sie die Logikplatine.

Vor der Montage unbedingt alle Metall-auf-Metall-Kontaktpunkte auf der Logikplatine (nicht die passenden Anschlüsse) mit einem Entfetter, wie Windex oder Isopropylalkohol reinigen. Die Öle auf den Fingern haben das Potenzial, Erdungsprobleme zu verursachen.

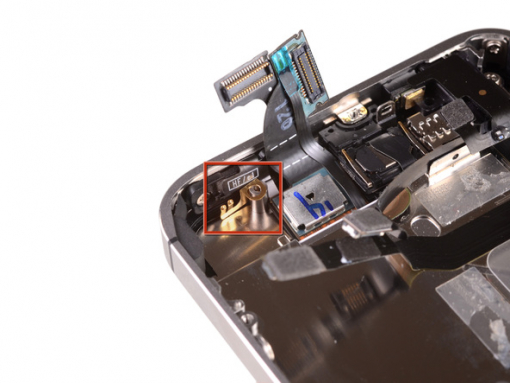

Achten Sie darauf, den kleinen Finger für die Erdung für die nach hinten gerichtete Kamera in der Nähe der Ein/Aus-Taste zu verlieren. Dieser Finger ist auf der Oberseite der Leiterplatte, verschraubt, und mit einem schwarzen Kunststoffklebeband abgedeckt.
