iPhone 4S Dockanschluss

Stellen Sie sicher, dass Ihr iPhone vor der Demontage ausgeschaltet ist.

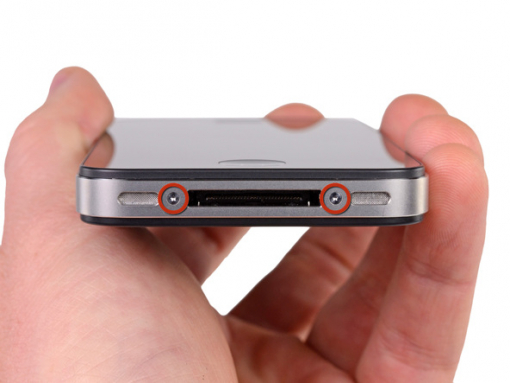

Entfernen Sie die beiden 3.6 mm Pentalob-Schrauben neben dem Dock-Anschluss.

Wir empfehlen Ihnen, die 5-zackigen Schrauben mit gleichwertigen Kreuzschlitzschrauben bei der Montage zu ersetzen. Unser Liberation Set enthält Werkzeuge und Schrauben, die bei dem Umtausch der Schrauben benötigt werden.

Der iPhone 4 / 4S Baku Präzisions-Schraubendreher sollte nur einmal verwendet werden, damit die Schrauben unbeschädigt bleiben.

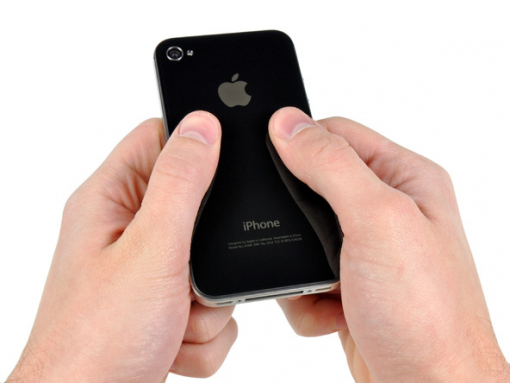

Schieben Sie das Backcover in Richtung der oberen Kante des iPhones.

Das Cover wird sich etwa 2 mm bewegen.

Ziehen Sie vorsichtig das Backcover von der Rückseite des iPhones weg, so dass Klammern aus Kunststoff auf dem Backcover unbeschädigt bleiben.

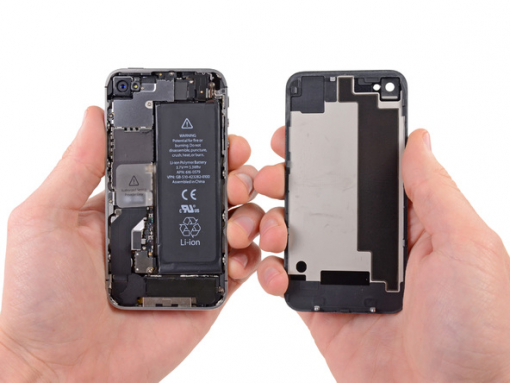

Entfernen Sie das Backcover vom iPhone.

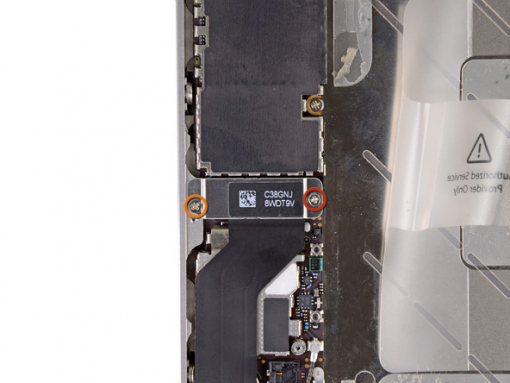

Entfernen Sie die folgenden Befestigungsschrauben des Akkuanschlusses auf der Hauptplatine:

Eine 1.7 mm Kreuzschlitzschraube

Eine 1.5 mm Kreuzschlitzschraube

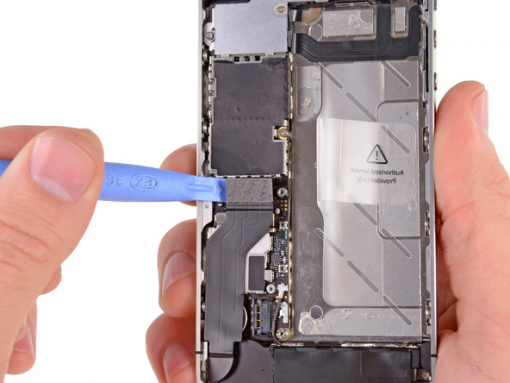

Verwenden Sie das Öffnungswerkzeug aus Kunststoff, um den Druckkontakt vom unteren Batterieanschluss zu ziehen.

Beim Wiedereinbau sollte der Druckkontakt mit einem Entfetter wie Windex oder Isopropanol gereinigt werden. Das Öl auf Ihren Fingern kann Funkstörungen erstellen.

Passen Sie auf die kleine schwarze Bodenklammer auf der oberen Schraube des Batterieanschlusses auf.

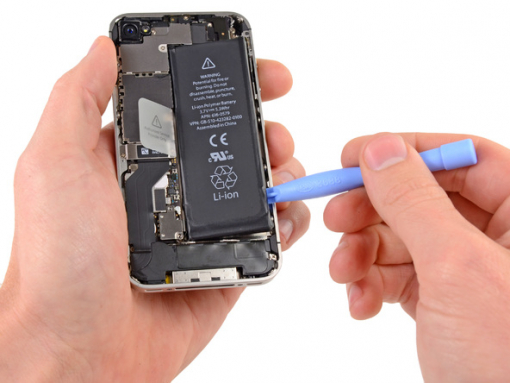

Legen Sie die Kante eines Öffnungswerkzeugs aus Kunststoff zwischen dem Akku und dem äußeren Gehäuse, das sich neben der linken unteren Ecke des iPhones befindet.

Legen Sie das Öffnungswerkzeug aus Kunststoff entlang der rechten Kante des Akkus und versuchen Sie mit mehreren Zügen den Akku völlig vom der anhaftenden Sicherung des Gehäuses zu trennen.

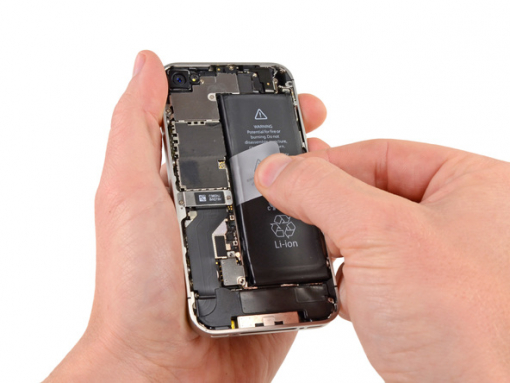

Verwenden Sie die durchsichtige Kunststoff-Lasche, um den Akku von der anhaftenden Sicherung des iPhone abzuziehen.

Entfernen Sie den Akku.

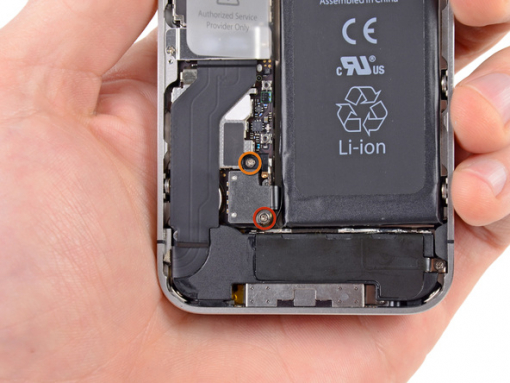

Entfernen Sie die folgenden Befestigungsschrauben, die die Abdeckung des Dockanschluss-Kabels mit der Logikplatine verbinden:

Eine 1.5 mm Kreuzschlitzschraube

Eine 1.2 mm Kreuzschlitzschraube

Entfernen Sie die Metallabdeckung des Dockanschluss-Kabels.

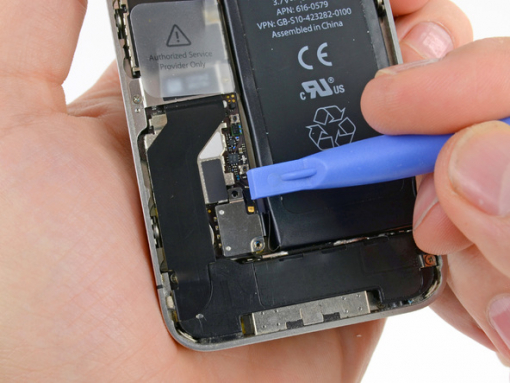

Verwenden Sie den Rand eines Kunststoff-Öffnungswerkzeugs, um das Dock-Kabel aus seinem Sockel auf der Logikplatine zu hebeln.

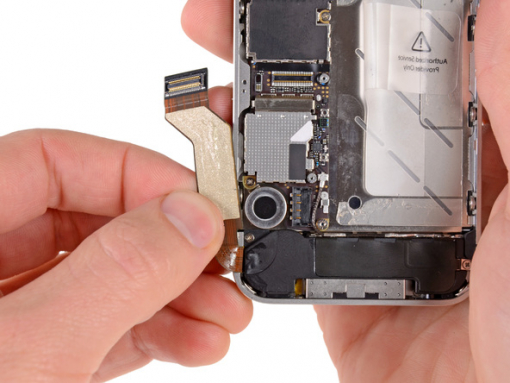

Ziehen Sie das Dockanschluss-Kabel aus dem Klebstoff, der das Kabel mit der Logikplatine und der Seite des Lautsprechers verbindet.

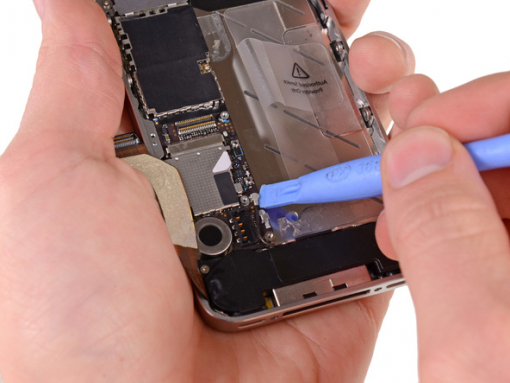

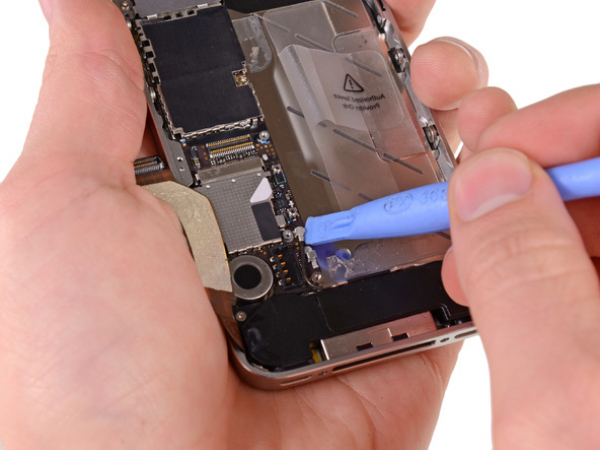

Verwenden Sie den Rand eines Kunststoff-Öffnungswerkzeugs, um das Kabel der Zellenantenne aus seinem Sockel auf der Logikplatine zu hebeln.

Verstellen Sie das Kabel der Zellenantenne weg von den Metallfingern, die an der Logikplatine befestigt sind.
