iPhone 3GS Akku wechseln

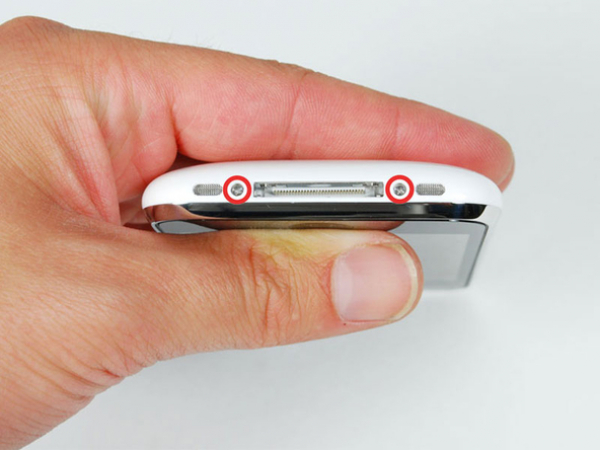

Entfernen Sie zwei 3.7mm # 00 Kreutzschlitzschrauben neben dem Dockanschluss des iPhones.

Entfernen Sie den Metallgriff von dem Saugnapf. Es ist einfacher und sicherer die Basis eines Saugnapfs anstelle des Metallgriffes zu halten.

Seien Sie sehr vorsichtig beim Öffnen des iPhone, so dass die Kabel unter dem Display nicht durchtrennt werden.

Zwischen dem silbernen Frontrahmen und schwarzem Display befindet sich eine Gummidichtung. In diesem Schritt wird etwas Kraft erforderlich sein, um das iPhone Display zu trennen. Hin- und Herziehen des Saugnapfes kann beim Entfernen des Displays hilfreich sein.

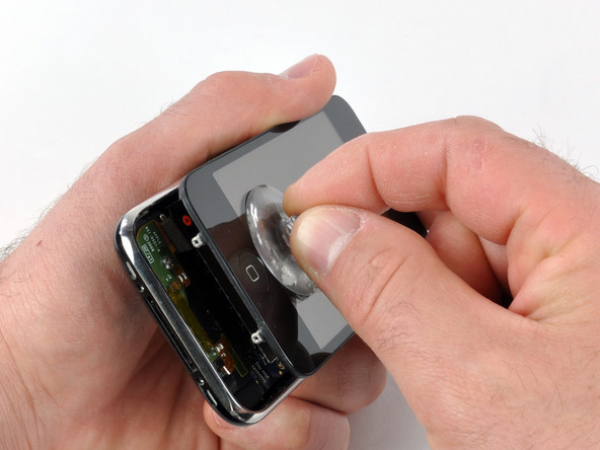

Verwenden Sie einen kleinen Saugnapf neben der Home-Taste, um den unteren Teil vorsichtig von dem iPhone Display zu trennen.

Wenn das Display sehr beschädigt ist und der Saugnapf deshalb nicht haftet kann, können Sie es mit einem Klebstoff wie Isolierband oder Packband abkleben.

Das Display ist immer noch mit einigen Kabeln des iPhone verbunden, so dass Sie das ganze Display noch nicht entfernen können.

Drehen Sie das Displays nach oben bis es im Winkel von etwa 45 Gard ist.

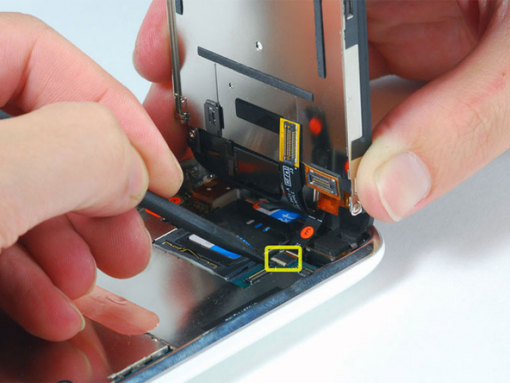

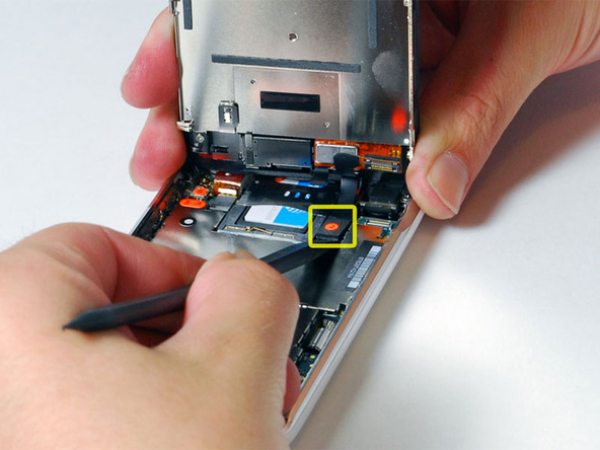

Halten Sie weiterhin das Display mit einer Hand und mit der anderen Hand und Spudger trennen Sie das schwarze Flachbandkabel mit der Aufschrift "1"(Kabel 1 ist für das Display)

Seien Sie vorsichtig, wenn Sie den Spudger von der linken Seite einsetzen, wie im Bild angezeigt (unter dem Band). Wenn Sie versuchen, das Band von der rechten Seite zu hebeln, kann der Bandanschluss beschädigt werden und Sie müssen das Display ersetzen!

Alle Anschlüsse, außer dem Bandanschluss, die im Schritt 6 erwähnt werden, werden nach oben getrennt.

Rotieren Sie das Display nach oben bis es in eine vertikale Lage ist. Dies ermöglicht einen leichteren Zugang zum Trennen der restlichen Kabel.

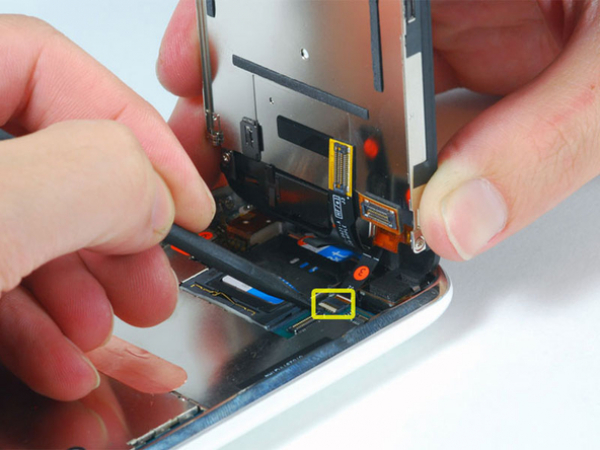

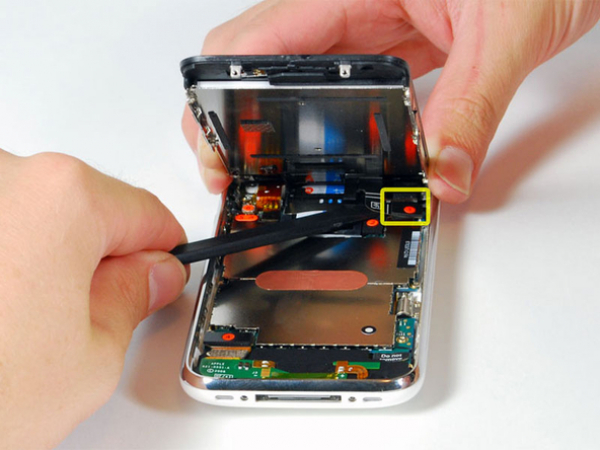

Verwenden Sie einen Spudger um das schwarze Flachbandkabel mit der Aufschrift "2" zu trennen. (Kabel 2 ist für das kapazitive interaktive Bedienfeld)

Bitte beachten Sie: Sie können einige nicht-amerikanische (chinesische, europäische) Versionen des 3G finden, bei denen die Kunststoff-Lasche nicht existiert. In diesem Fall sollten Sie das Flachbandkabel in Richtung Display schieben, bis es entfernt wird. Wenn Sie es einbauen wollen, sollten Sie das Band drücken, um es wieder in die „Fassung" einzufügen.

Einige iPhones können umgekehrte Farben des Anschlusses (schwarze Kuststoff-Lasche, weißer Anschluss) für den Anschluss "3" haben. Stellen Sie sicher, dass Sie die Lasche richtig hebeln, sonst könnten Sie den Anschluss beschädigen.

Verwenden Sie den Spudger, um die weiße Lasche aus Kunststoff zu heben, indem Sie das Flachbandkabel "3" an seinem Platz halten. Die weiße Lasche wird um 90 Grad drehen, um das Kabel zu befreien.

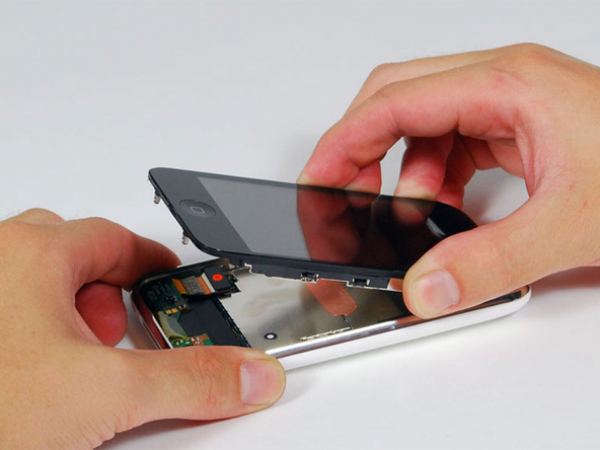

Schieben Sie das schwarze Flachbandkabel aus dem Anschluss heraus und entfernen Sie das Display von dem iPhone.

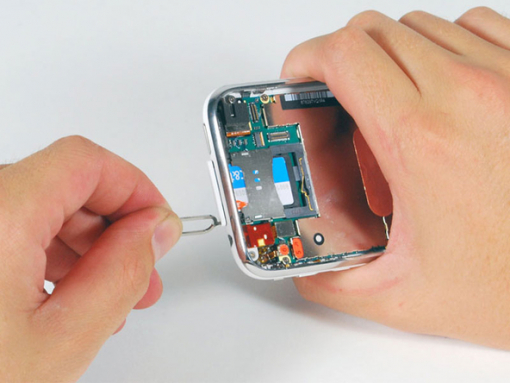

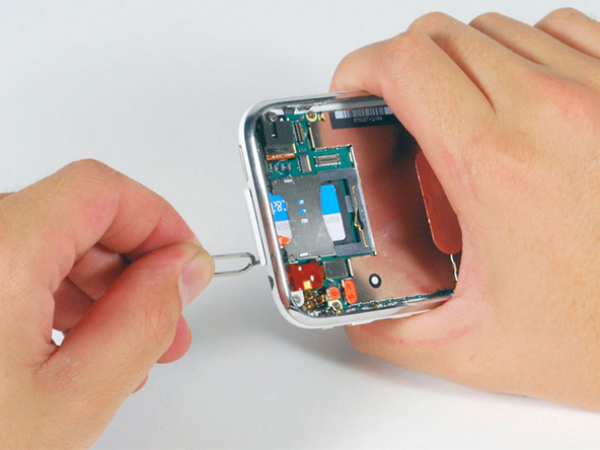

Legen Sie Ihr SIM-Öffnungswergzeug oder eine Büroklammer in das Loch neben dem Kopfhöreranschluss.

Drücken Sie auf das Werkzeug, bis das SIM-Kartenfach geöffnet wird.

Fassen Sie die SIM-Karte und schieben Sie sie aus dem iPhone.

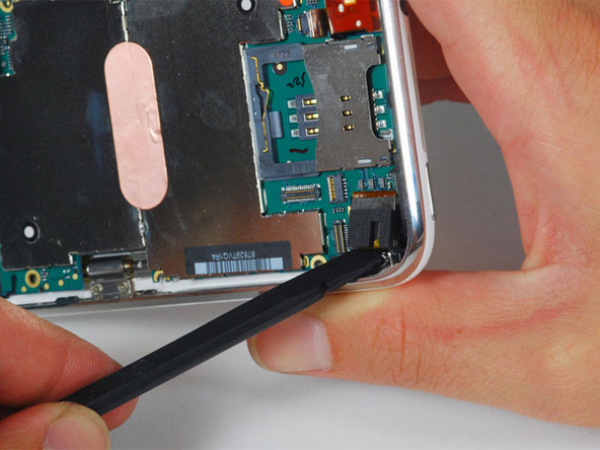

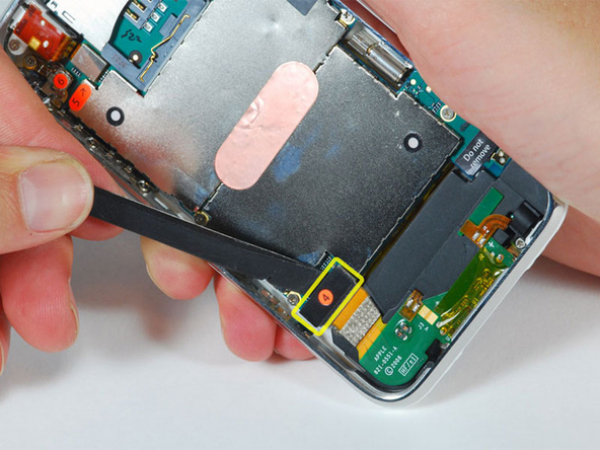

Verwenden Sie einen Metallischen Spudger Universal Öffnungswerkzeug, Flachbandkabel mit der Aufschrift "4" zu trennen.

Verwenden Sie einen Metallischen Spudger Universal Öffnungswerkzeug, Flachbandkabel mit der Aufschrift "5" zu trennen.

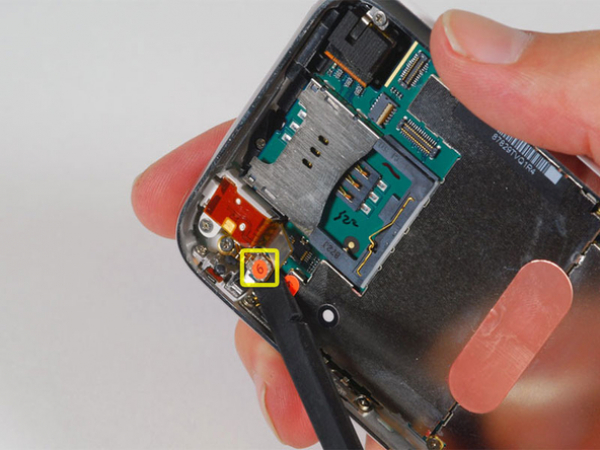

Verwenden Sie einen Spudger, Flachbandkabel mit der Aufschrift "6" zu trennen.

Wenn Sie ein iPhone 3GS haben, sehen Sie sich bitte das zweite Bild an, und verwenden Sie einen Spudger, Flachbandkabel mit der Aufschrift "7" zu trennen.

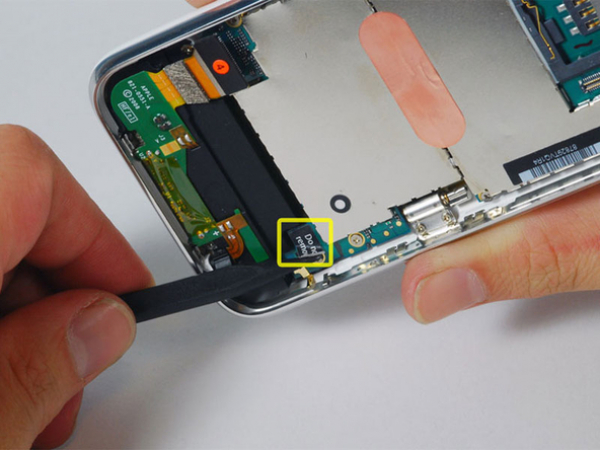

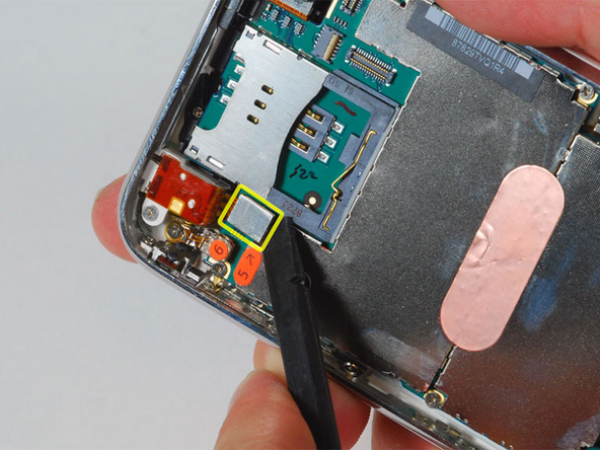

Entfenen Sie vorsichtig den kleinen Aufkleber mit der Aufschrift "Nicht entfernen".

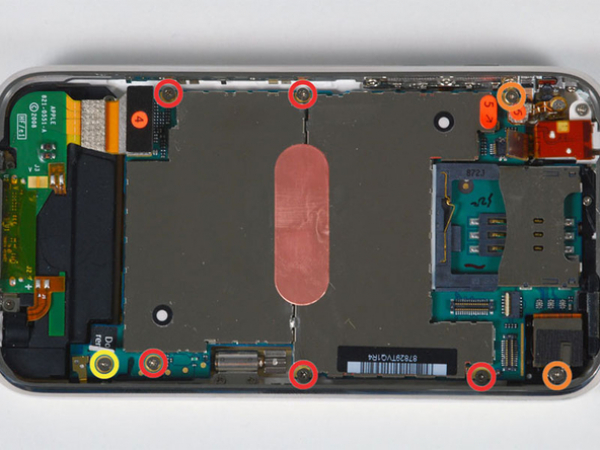

Entfernen Sie die folgenden 8 Schrauben:

Fünf 2.3 mm #00 Kreutzschlitzschrauben mit Teilgewinde, die die Hauptplatine mit dem hinteren Gehäuse befestigen.

Zwei 2.3 mm #00 Kreutzschlitzschrauben mit Vollgewinde, die die Hauptplatine und Kamera befestigen.

Eine 2.9 mm # 00 Kreutzschlitzschraube, die sich unter dem Aufkleber "Nicht entfernen" befindet.

Hinweis für den Wiederzusammenbau:

Die Schraube, die sich neben der Kamera befindet (unten rechts mit Orange markierte Schraube) hat auch ein Metallband, das die Kamera an ihrem Platz hält.

Vergessen Sie nicht, dieses Metallband zurückzusetzen, bevor Sie die 2.3 mm #00 Kreutzschlitzschrauben mit Vollgewinde neben der Kamera eingesetzt haben.

Verwenden Sie einen Spudger, um die Kamera vorsichtig aus ihrem Gehäuse zu hebeln.

Die Kamera kann noch nicht vollständig entfernt werden, weil sie an der Unterseite mit der Hauptplatine verbunden ist.

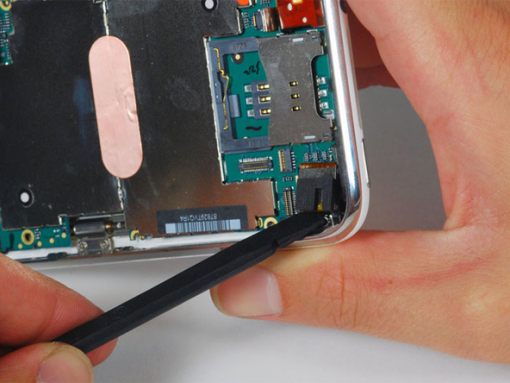

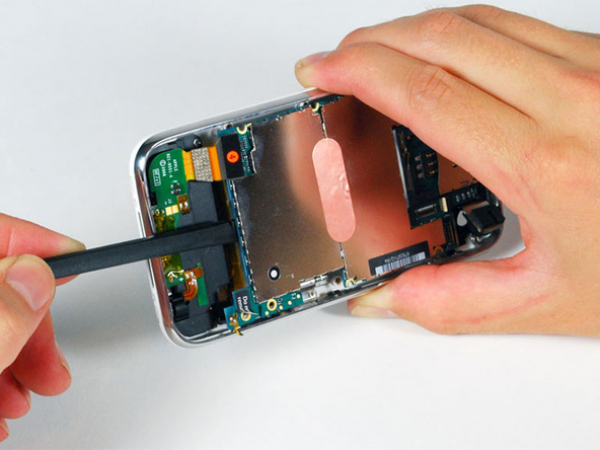

Verwenden Sie einen Spudger, um die Hauptplatine zu hebeln und ziehen Sie sie in Richtung des Dockanschlusses vorsichtig raus.

Auf der Hauptplatine neben dem "Nicht entfernen" Aufkleber befindet sich eine kleine goldene Erdungslasche. Beim Hebeln der Hauptplatine sollen Sie SEHR vorsichtig sein, diesen Teil nicht zu beschädigen, denn er ist sehr zerbrechlich. Wenn Sie nach dem Entfernen der Hauptplatine Empfang-Schwierigkeiten haben, überprüfen Sie bitte diese Erdungslasche.

Wenn die Hauptplatine nicht gehebelt werden kann, stellen Sie sicher, dass alle Befestigungsschrauben von der Hauptplatine entfernt wurden.

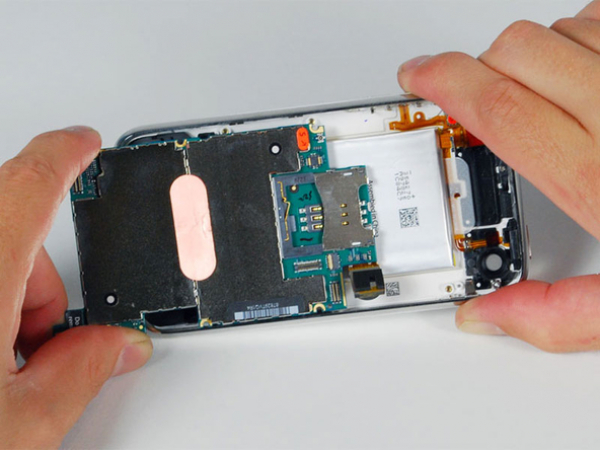

Schieben Sie die Hauptplatine in Richtung Dockanschluss und entfernen Sie diese dann aus dem iPhone.

Beim Umtausch der Hauptplatine nach dem Einbau des Akkus, schließen Sie die Kamera an die Hauptplatine an, bevor Sie sie ins Gehäuse einfügen. Dann stellen Sie sicher, dass der obere Teil der Hauptplatine (wo das SIM-Fach steht) an seinen Platz gesetzt wurde, bevor der Rest der Hauptplatine eingesetzt wird. Das ist wichtig, da manchmal das SIM-Kartenfach nicht gut angepasst werden kann. Sobald der obere Teil an seinen Platz gesetzt wurde, kann der untere Teil manövriert werden. Sie werden wissen, dass die Hauptplatine ordnungsgemäß installiert ist, wenn das SIM-Fach in die Öffnung im iPhone Gehäuse passt und das Kameramodul ordentlich in seinem Platz sitzt.

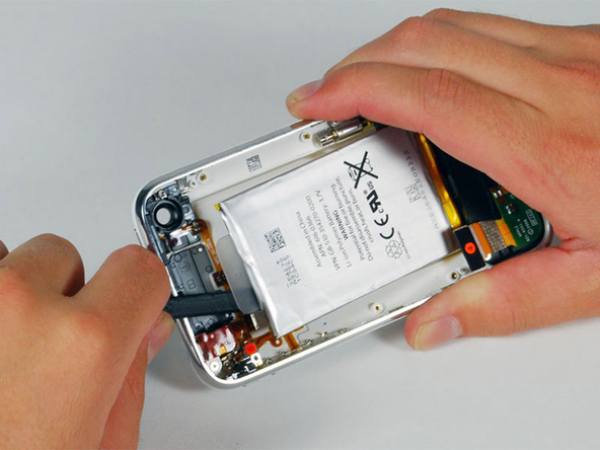

Verwenden Sie einen Spudger, um den Akku vom hinteren Gehäuse zu hebeln. Der Akku ist mit einem Klebeband befestigt. Um den Akku bei dem Entfernen zu beschützen, empfehlen wir Ihnen, nicht nur die Lasche aus Kunststoff zu verwenden. *Hinweis: Das Entfernen des Akkus ist NICHT erforderlich bei dem Austausch der GPS-Antenne. Es gibt lIhnen ediglich mehr Platz für das Entfernen der Kopfhörer (das auch nicht notwendig ist, es vollständig zu entfernen).

Der iPhone Akku ist an dem hinteren Gehäuse mit einem milden Klebstoff befestigt. Dieser Klebstoff wird in der Regel mit dem Akku geliefert. Wenn Ihr Ersatzakku bereits eine selbsklebende Rückseite enthält, haben Sie schon alles. Wenn Ihr Ersatzakku keine selbsklebende Rückseite enthält, können Sie den Klebstoff von Ihrem alten Akku auf den neuen Akku übertragen.

Sie können einen Fön oder Heißluftpistole auf der niedrigsten Stufe verwenden, um die Rückseite des Gehäuses zu erwärmen. Dies kann bei der Entfernung des Klebstoffs helfen, bevor Sie den Spudger verwenden, um den Akku von dem Gehäuse zu trennen.
