Samsung Galaxy S5 Innere Mittelrahmen Baugruppe wechseln

Schieben Sie ein Kunststoff-Öffnungswerkzeug oder einen Ihrer Fingernägel in die Öffnung links von der hinteren Kamera.

Trennen Sie vorsichtig durchs Drehen die hintere Schale, um sie von der Rückseite des Handys zu entfernen.

Da gibt es eine Aussparung in der unteren rechten Ecke des Akkus. Wieder einmal schieben Sie ein Kunststoff-Öffnungswerkzeug oder den Fingernagel in die Aussparung, und den Akku zu heben.

Entfernen Sie den Akku aus dem Handy.

Drücken Sie die microSD-Karte tiefer in den Steckplatz mit der Fingerspitze.

Entfernen Sie die microSD-Karte aus dem Handy.

Entfernen Sie die SIM-Karte auf die gleiche Art und Weise, wie Sie die microSD-Karte im vorherigen Schritt entfernt haben.

Heben Sie die Anschlussplatte des Mittelrahmens aus Kunststoff mit einem Kunststoff-Öffnungswerkzeug.

Entfernen Sie die Anschlussplatte mit einer Pinzette.

Falls es nicht genügend Kleber gibt, um die Platte während des Zusammenbaus wieder in das Telefon einzusetzen, verwenden Sie eine kleine Menge von doppelseitigem Klebeband.

Heben Sie den Kabelstecker der Home-Taste aus dem Sockel mit dem scharfen Ende eines Spudger.

In den folgenden Schritten müssen Sie einen iOpener verwenden, um den Klebstoff, der die Bildschirm-Baugruppe mit dem Rest des Telefons verbindet, zu wärmen. Auf diese Weise können Sie den Bildschirm des Geräts sicherer und einfacher entfernen. Denken Sie daran die Mikrowelle vor dem Einsetzen des iOpener zu reinigen - der iOpener muss auch sauber sein. Erhitzen Sie den iOpener für nur eine Minute auf höchster Leistungsstufe. Wenn es abkühlt, erwärmen sie es erneut eine Minute lang. Achten Sie darauf, dass der iOpener nicht überhitzt und Sie immer mindestens zwei Minuten warten, bevor Sie es erneut erwärmen. Wenn Sie den iOpener nach dem Aufwärmen verwenden wollen, sollten Sie es am Etikett oder einer Ecke halten.

Legen Sie den iOpener auf der linken Seite des Telefons für mindestens 90 Sekunden.

Wärmen Sie den iOpener erneut auf, und wiederholen Sie den Vorgang für die rechte Seite des Telefons.

In den folgenden Schritten werden Sie ein Öffnungsplektrum verwenden, um den Klebstoff, der das Displayglas hält, zu entfernen. Folgen Sie den Anweisungen und hebeln Sie nur, wenn Ihnen gesagt wird. Wenn Sie auf Widerstand stoßen, erneut den iOpener erwärmen und den Vorgang wiederholen.

Schieben Sie den Rand des Öffnungsplektrums unter die rechte Seite des Displayglases.

Bewegen Sie das Öffnungsplektrum entlang der rechten Seite des Bildschirms.

Schieben Sie das Plektrum um die Ecke Ihres Handys und stoppen vor dem Lautsprechergitter, welches sich an der Oberseite des Telefons befindet.

Ein schmaler Klebstoffstreifen über dem Hörerlautsprecher befestigt die Oberseite des Telefons. Bewegen Sie das Plektrum entlang der Oberseite des Lautsprechers, um eine Beschädigung der Innenteile zu vermeiden.

Schieben Sie das Plektrum über die Oberseite des Telefons. Achten Sie darauf, das Plektrum nicht zu tief reinzudrücken.

Schieben Sie das Plektrum vorsichtig entlang der oberen linken Ecke.

Falls Sie auf Widerstand wegen des Klebstoffs stoßen, setzen Sie erneut den iOpener auf die linke Seite des Telefons, und wiederholen den Vorgang.

Bewegen Sie das Plektrum entlang der linken Hälfte des Telefons. Stoppen Sie, wenn Sie auf der unteren linken Ecke angekommen sind.

Stellen Sie sicher, dass das Plektrum sicher platziert ist, und schieben Sie es zur linken unteren Ecke des Telefons.

Im folgenden Schritt müssen Sie den iOpener auf die Unterseite des Telefons, wo sich die Home-Taste befindet, aufsetzen. Ihr Öffnungsplektrum sollte weiterhin eingesetzt sein.

Legen Sie den erneut erwärmten iOpener über das untere Teil der Bildschirm-Baugruppe.

Dieses Teil des Telefons enthält empfindliche Bauteile, also müssen Sie sicherstellen, dass der Klebstoff warm und leicht zu lösen ist. Ansonsten könnten Sie Ihr Telefon beschädigen.

Die Flachbandkabel der Softtaste und der Home-Taste befinden sich am unteren Ende des Telefons. Beachten Sie, dass diese Kabel leicht beschädigt werden können, falls Sie das Plektrum zu weit reinschieben.

Bewegen Sie die Ecke des Plektrums entlang des unteren Rands des Bildschirms, um den verbleibenden Klebstoff zu entfernen.

Sie müssen das Plektrum drehen, um das Glas vom Telefon zu lösen.

Falls dieser Vorgang schwer ist, sollten Sie möglicherweise den Klebstoff etwas mehr lösen.

Falls Sie die Frontplatte mit Leichtigkeit nicht lösen können, müssen Sie den Kleber vom Kabel der Softtaste trennen.

Bedenken Sie, dass diese Kabel dünn sind und leicht beschädigt werden können. Deshalb müssen Sie sicherstellen, dass Sie diese von der Baugruppe nur abziehen, und nicht durchschneiden.

Schieben Sie das Plektrum unter die Softtaste auf dem Bildschirm, und heben Sie die Kabel von der Innenseite der Frontplatte aus.

Heben Sie die Home-Taste von der Bildschirm-Baugruppe - aber entfernen Sie diese nicht.

Entfernen Sie die Frontplatte nicht vollständig, weil sie immer noch mit dem Telefon verbunden ist.

Falls Sie das Flexkabel der Home-Taste erneut verwenden wollen, stellen Sie sicher, dass das Kabel nicht von der Home-Taste abgetrennt wird. Der Klebstoff kann das Kabel und die Home-Taste trennen. Falls dies geschieht, wird Ihre Home-Taste immer noch funktionieren, aber der Fingerabdruckscanner leider nicht.

Heben Sie den Kabelstecker der Frontplatte aus seinem Sockel auf der Hauptplatine mit dem flachen Ende eines Spudger.

Entfernen Sie die Frontplatte-Baugruppe aus Ihrem Telefon.

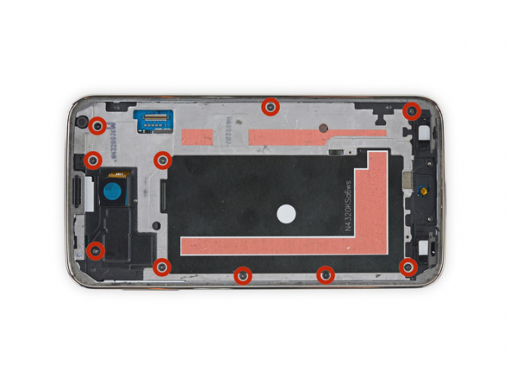

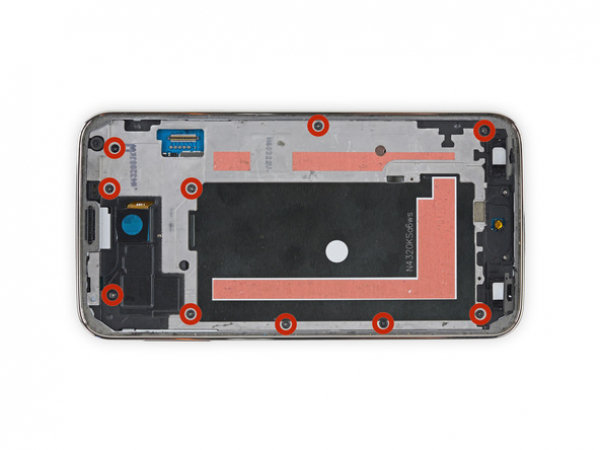

Es gibt zehn 3.4 mm Kreuzschlitzschrauben auf der Bildschirm-Seite des Mittelrahmens. Sie müssen sie entfernen.

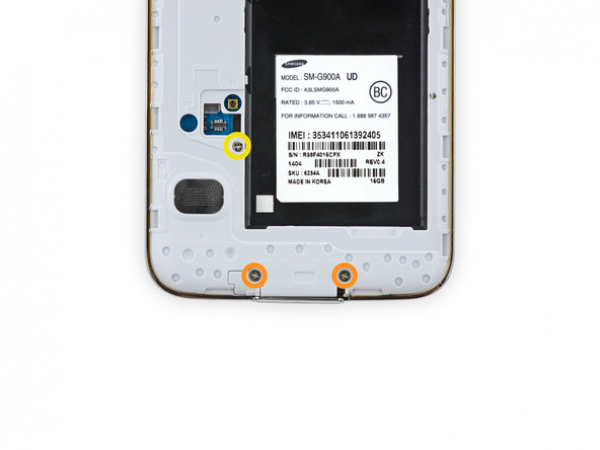

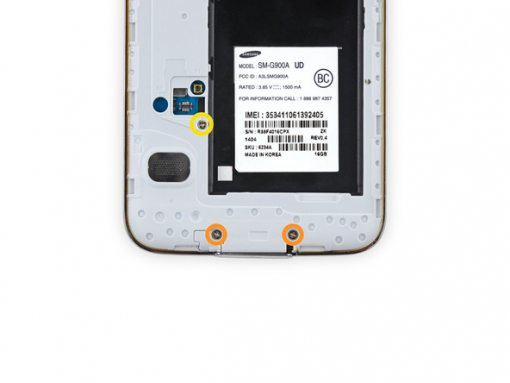

Es gibt drei Schrauben an der Akku-Seite des Mittelrahmens. Drehen Sie das Telefon um und entfernen Sie sie.

Zwei 4.4 mm Schrauben in der Nähe des USB-Anschlusses

Eine 4.4 mm Kreuzschlitzschraube

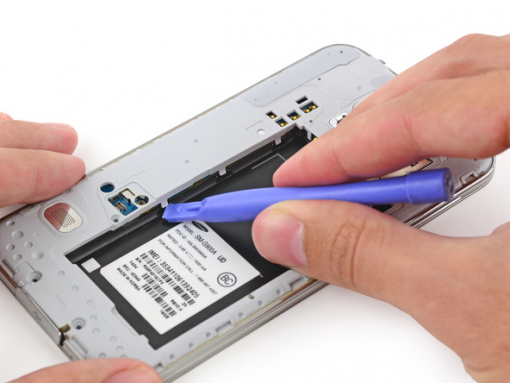

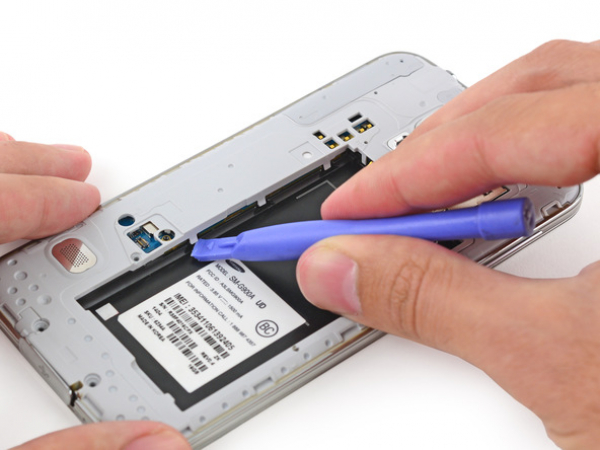

Ziehen Sie das Kunststoff-Öffnungswerkzeug entlang der linken Innenseite des Innenrahmens. Auf diese Weise werden Sie die drei weißen Kunststoff-Clips trennen.

Der Mittelrahmen besteht aus zwei Hälften, die sich auf der Hauptplatine befinden.

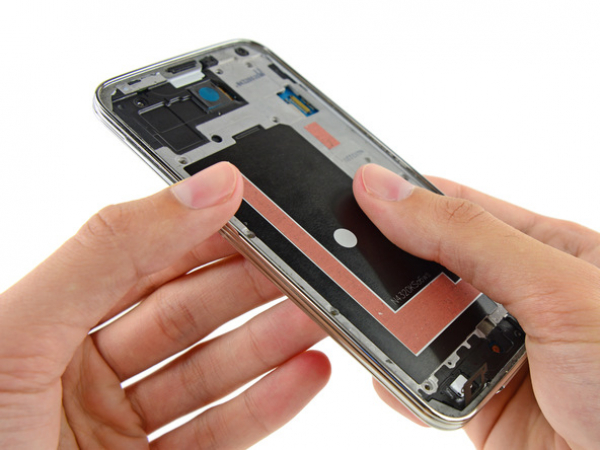

Ziehen Sie vorsichtig die Längsseiten des silbernen Rahmens weg vom Telefon, um die beiden Hälften des Mittelrahmens zu trennen.

Es könnte einfacher sein, diesen von der Seite des Akkufachs zu schieben. Aber achten Sie darauf, das Innere des Mittelrahmens nicht zu biegen, da die Hauptplatine darauf montiert ist.

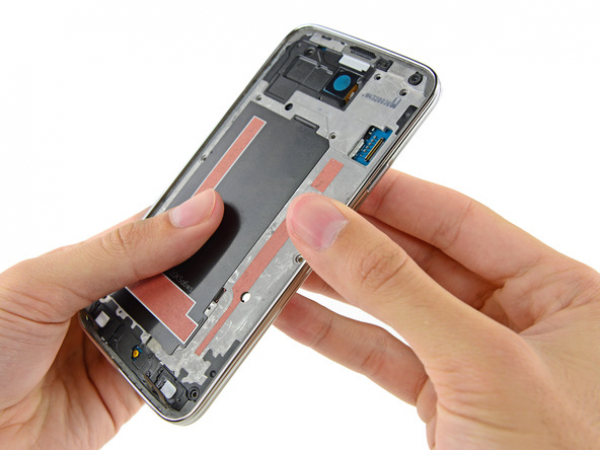

Wiederholen Sie den Vorgang auf der rechten Seite des Rahmens - ziehen Sie die Seiten von dem Inneren des Mittelrahmens weg.

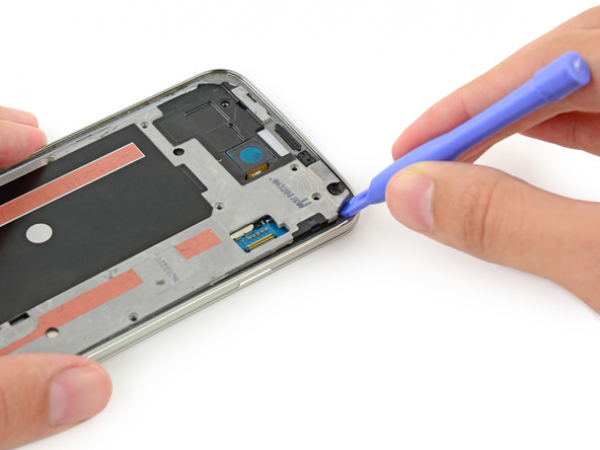

Heben Sie alle verbleibenden Ecken aus dem Rahmen mit einem Kunststoff-Öffnungswerkzeug.

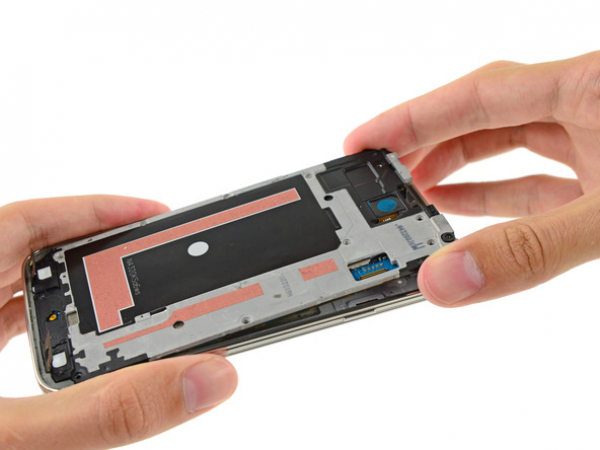

Entfernen Sie den inneren Mittelrahmen / die Hauptplatinen-Baugruppe vorsichtig aus dem weißen inneren Mittelrahmen.
